Задача: Кран запорный вариант 41
Описание
Кран запорный. Вариант 41 ЧЕРТЕЖ
Задание
1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Кран запорный
5. Выполнить спецификацию к сборочной единице.
Вариант 41 Кран запорный
Кран – арматурное устройство для полного или частичного перекрытия трубопровода. Втулка 1 и корпус 2, имеющие на концах ниппели для надевания шлангов, соединены между собой при помощи наружной чашки кольцевой 5 со сквозным, профрезерованным вдоль продольной оси крана, пазом. В паз входит ручка 4, которая закреплена на корпусе 2 резьбой. При необходимости быстро закрыть кран ручка с корпусом отводится внутрь чашки 5, при этом уплотнительное кольцо 3 на втулке 1 перекрывает проходное отверстие в корпусе 2. Втулка соединена с чашкой пружинным кольцом 8. Герметичность соединения обеспечивается уплотнительным кольцом 7.
Детали позиций 1, 2 и 4 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 из смеси резиновой 3063 ТУ 38-1051082-86, деталь позиции 5 из стали 10 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт А.М6-6gx8 ГОСТ 17473-80;
– кольцо 020-026-36-1-0 ГОСТ 9833-73;
– кольцо пружинное A18.65Г ГОСТ 13940-86.
Вариант 41 Кран запорный
Кран запорный чертежи

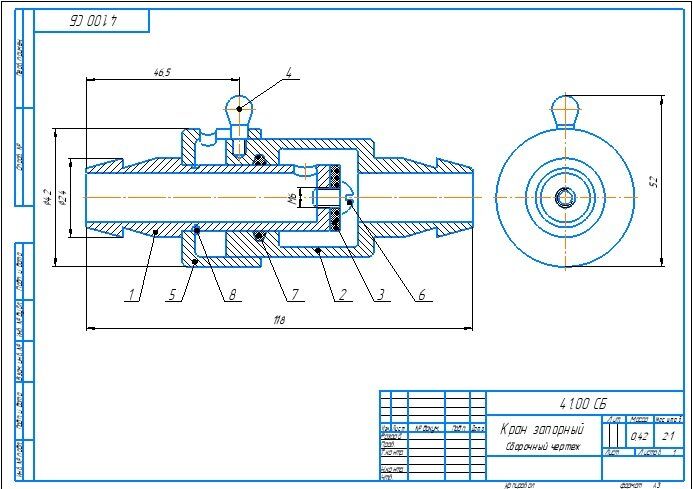

Вариант 41 Кран запорный Сборочный чертеж
Вариант 41 Кран запорный Спецификация
Кран запорный. Вариант 41 3д
Кран запорный. Вариант 41 чертежи
41.01 Втулка
41.02 Корпус
41.03 Кольцо уплотнительное
41.04 Ручка
41.05 Чашка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание
1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Кран запорный
5. Выполнить спецификацию к сборочной единице.
Вариант 41 Кран запорный Кран – арматурное устройство для полного или частичного перекрытия трубопровода. Втулка 1 и корпус 2, имеющие на концах ниппели для надевания шлангов, соединены между собой при помощи наружной чашки кольцевой 5 со сквозным, профрезерованным вдоль продольной оси крана, пазом. В паз входит ручка 4, которая закреплена на корпусе 2 резьбой. При необходимости быстро закрыть кран ручка с корпусом отводится внутрь чашки 5, при этом уплотнительное кольцо 3 на втулке 1 перекрывает проходное отверстие в корпусе 2. Втулка соединена с чашкой пружинным кольцом 8. Герметичность соединения обеспечивается уплотнительным кольцом 7.
Детали позиций 1, 2 и 4 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 из смеси резиновой 3063 ТУ 38-1051082-86, деталь позиции 5 из стали 10 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт А.М6-6gx8 ГОСТ 17473-80;
– кольцо 020-026-36-1-0 ГОСТ 9833-73;
– кольцо пружинное A18.65Г ГОСТ 13940-86.
Вариант 41 Кран запорный
Кран запорный чертежи
Вариант 41 Кран запорный Сборочный чертеж
Вариант 41 Кран запорный Спецификация
Кран запорный. Вариант 41 3д
Кран запорный. Вариант 41 чертежи
41.01 Втулка
41.02 Корпус
41.03 Кольцо уплотнительное
41.04 Ручка
41.05 Чашка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
Семестр
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
421,83 Kb

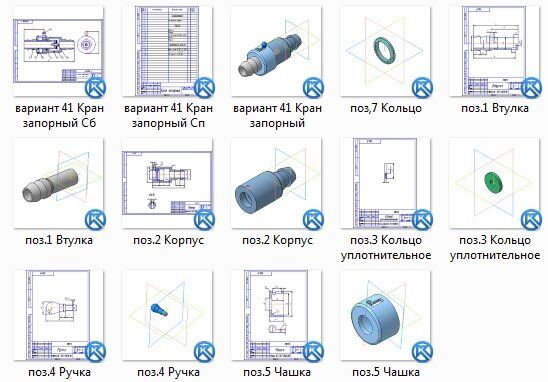

Список файлов
