Задача: Маслоуказатель вариант 39
Описание
Маслоуказатель. Вариант 39 ЧЕРТЕЖ
Задание
1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Маслоуказатель
5. Выполнить спецификацию к сборочной единице.

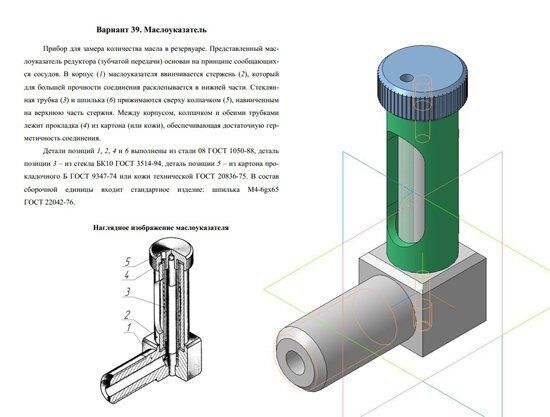

Вариант 39 Маслоуказатель
Прибор для замера количества масла в резервуаре. Представленный маслоуказатель редуктора (зубчатой передачи) основан на принципе сообщающихся сосудов. В корпус 1 маслоуказателя ввинчивается стержень 2, который для большей прочности соединения расклепывается в нижней части. Стеклянная трубка 3 и шпилька 6 прижимаются сверху колпачком 5, навинченным на верхнюю часть стержня. Между корпусом, колпачком и обеими трубками лежит прокладка 4 из картона (или кожи), обеспечивающая достаточную герметичность соединения.
Детали позиций 1, 2, 4 и 6 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 – из стекла БК10 ГОСТ 3514-94, деталь позиции 5 – из картона прокладочного Б ГОСТ 9347-74 или кожи технической ГОСТ 20836-75. В состав сборочной единицы входит стандартное изделие: шпилька М4-6gx65 ГОСТ 22042-76.
Вариант 39 Маслоуказатель
Маслоуказатель чертежи

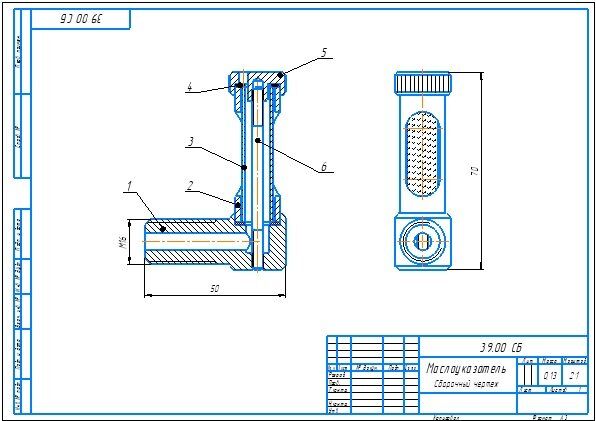

Вариант 39 Маслоуказатель Сборочный чертеж
Вариант 39 Маслоуказатель Спецификация
Маслоуказатель. Вариант 39 3д
Маслоуказатель. Вариант 39 чертежи
Корпус 39.01
Стержень 39.02
Цилиндр 39.03
Колпачок 39.04
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Маслоуказатель
5. Выполнить спецификацию к сборочной единице.
Вариант 39 Маслоуказатель Прибор для замера количества масла в резервуаре. Представленный маслоуказатель редуктора (зубчатой передачи) основан на принципе сообщающихся сосудов. В корпус 1 маслоуказателя ввинчивается стержень 2, который для большей прочности соединения расклепывается в нижней части. Стеклянная трубка 3 и шпилька 6 прижимаются сверху колпачком 5, навинченным на верхнюю часть стержня. Между корпусом, колпачком и обеими трубками лежит прокладка 4 из картона (или кожи), обеспечивающая достаточную герметичность соединения.
Детали позиций 1, 2, 4 и 6 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 – из стекла БК10 ГОСТ 3514-94, деталь позиции 5 – из картона прокладочного Б ГОСТ 9347-74 или кожи технической ГОСТ 20836-75. В состав сборочной единицы входит стандартное изделие: шпилька М4-6gx65 ГОСТ 22042-76.
Вариант 39 Маслоуказатель
Маслоуказатель чертежи
Вариант 39 Маслоуказатель Сборочный чертеж
Вариант 39 Маслоуказатель Спецификация
Маслоуказатель. Вариант 39 3д
Маслоуказатель. Вариант 39 чертежи
Корпус 39.01
Стержень 39.02
Цилиндр 39.03
Колпачок 39.04
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
Семестр
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
411,42 Kb

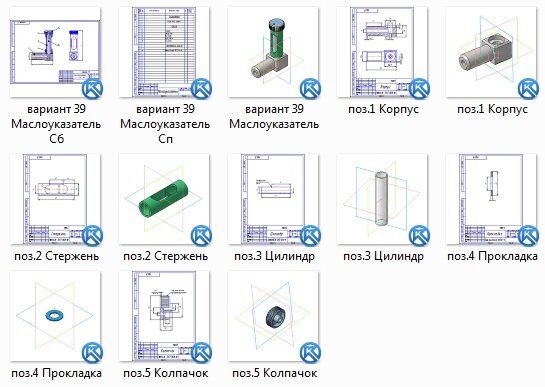

Список файлов
