Задача: Эксцентрик вариант 28

Эксцентрик. Вариант 28 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Эксцентрик
5. Выполнить спецификацию к сборочной единице.

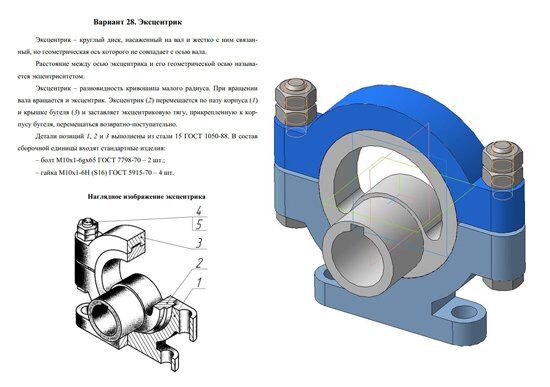

Вариант 28 Эксцентрик

Эксцентрик – круглый диск, насаженный на вал и жестко с ним связанный, но геометрическая ось которого не совпадает с осью вала.
Расстояние между осью эксцентрика и его геометрической осью называется экцентриситетом.
Эксцентрик – разновидность кривошипа малого радиуса. При вращении вала вращается и эксцентрик. Эксцентрик 2 перемещается по пазу корпуса 1 и крышке бугеля 3 и заставляет эксцентриковую тягу, прикрепленную к корпусу бугеля, перемещаться возвратно-поступательно.
Детали позиций 1, 2 и 3 выполнены из стали 15 ГОСТ 1050-88. В состав
сборочной единицы входят стандартные изделия:
– болт М10x1-6gx65 ГОСТ 7798-70 – 2 шт.;
– гайка М10x1-6H (S16) ГОСТ 5915-70 – 4 шт.

Вариант 28 Эксцентрик

Эксцентрик чертежи

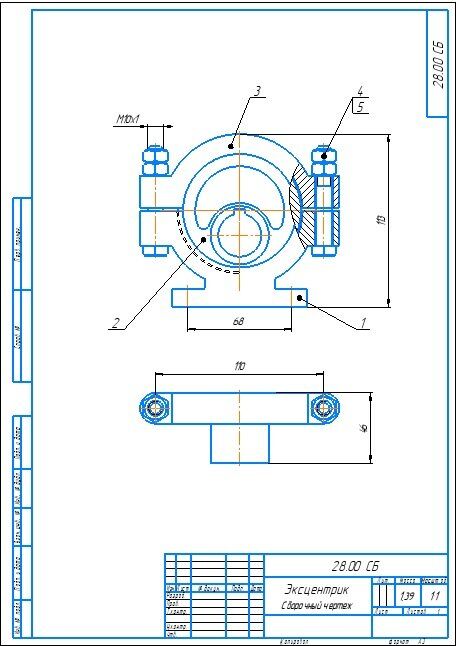

Вариант 28 Эксцентрик Сборочный чертеж
Вариант 28 Эксцентрик Спецификация
Эксцентрик. Вариант 28 3д модель
Эксцентрик. Вариант 28 чертежи
Бугель 28.01
Эксцентрик 28.02
Крышка бугеля 28.03

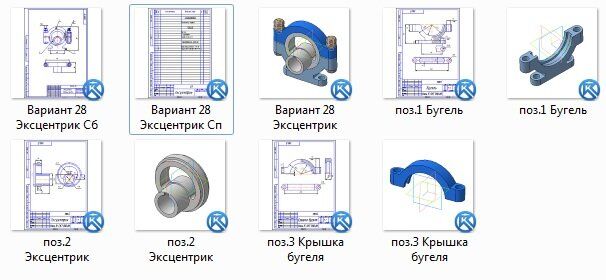

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
