Задача: Подшипник вариант 17

Подшипник. Вариант 17 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Подшипник
5. Выполнить спецификацию к сборочной единице.
Вариант 17 Подшипник
Подшипник – опора валов и вращающихся осей. По типу трения различают подшипники качения и подшипники скольжения.
В данном подшипнике скольжения вкладыш 2 для предотвращения сдвига закреплен на шрифте 6. Крышка 3 присоединяется к корпусу подшипника 1 болтом 4, двумя гайками 5. Вторая гайка служит гарантией от саморазвинчивания первой гайки при вибрации подшипника, которую он испытывает при работе.
Детали позиций 1, 2 и 3 выполнены из чугуна СЧ 18 ГОСТ 1412-85.
В состав сборочной единицы входят:
– болт М16-8gx120 ГОСТ 15591-70 – 2 шт.;
– гайка 2М16-6H ГОСТ 5915-70 – 4 шт.;
– штифт 10x25 ГОСТ 3128-70.

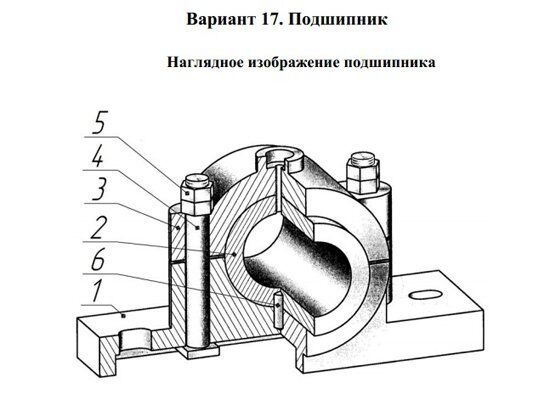

Вариант 17 Подшипник
Подшипник чертежи

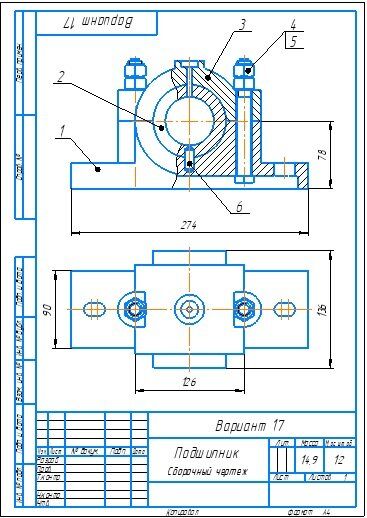

Вариант 17 Подшипник Сборочный чертеж
Вариант 17 Подшипник Спецификация
Подшипник. Вариант 17 3д модель
Подшипник. Вариант 17 чертежи
Корпус 17.01
Вкладыш 17.02
Крышка 17.03

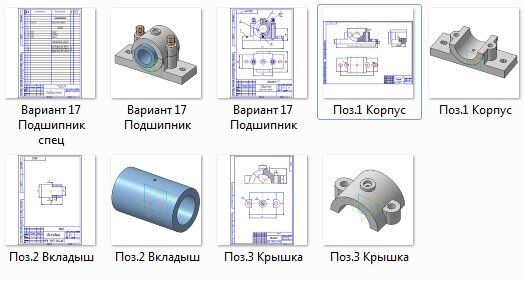

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
