Задача: Головка расточная вариант 16

Головка расточная. Вариант 16 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Головка расточная
5. Выполнить спецификацию к сборочной единице.

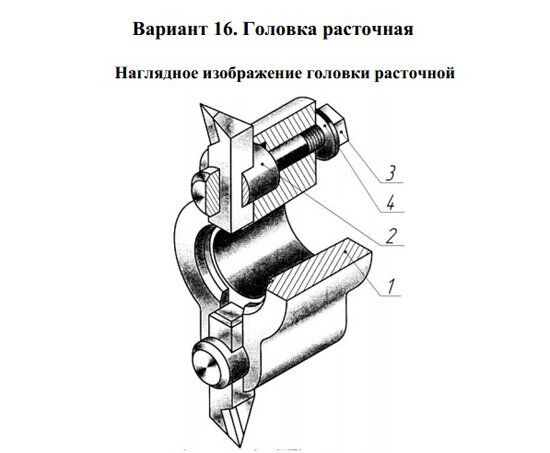

Вариант 16 Головка расточная
Приспособление для установки режущего инструмента. Расточная головка состоит из державки 1 и закрепленных с помощью гаек 3 двух резцедержателей 2. Резцы, выдвинутые по обе стороны головки для расточки отверстия нужного диаметра, закреплены в отверстии резцедержателей и в канавке головки. Коническим отверстием расточная головка насаживается на специальную оправку, закрепленную в суппорте токарного станка. Расточка осуществляется при относительном вращательном и поступательном движениях изделий и инструмента. Расточные головки могут быть цельными и разъемными с двумя и более резцами.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71. В состав сборочной единицы входят стандартные изделия:
– гайка М20x1,5-6H ГОСТ 5915-70;
– шайба C.20.37 ГОСТ 11371-78.

Вариант 16 Головка расточная
Головка расточная чертежи

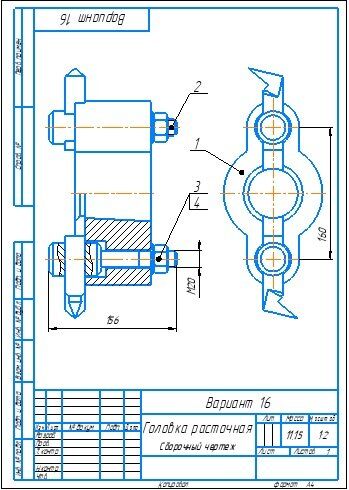

Вариант 16 Головка расточная Сборочный чертеж
Вариант 16 Головка расточная Спецификация
Головка расточная. Вариант 16 3д модель

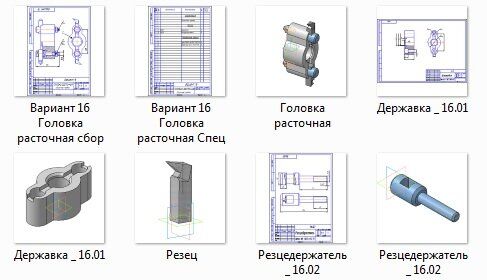

Головка расточная. Вариант 16 чертежи
Державка 16.01
Резцедержатель 16.02
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
