Задача: Зажим Г-образный вариант 13

Зажим Г-образный. Вариант 13 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Зажим Г-образный
5. Выполнить спецификацию к сборочной единице.

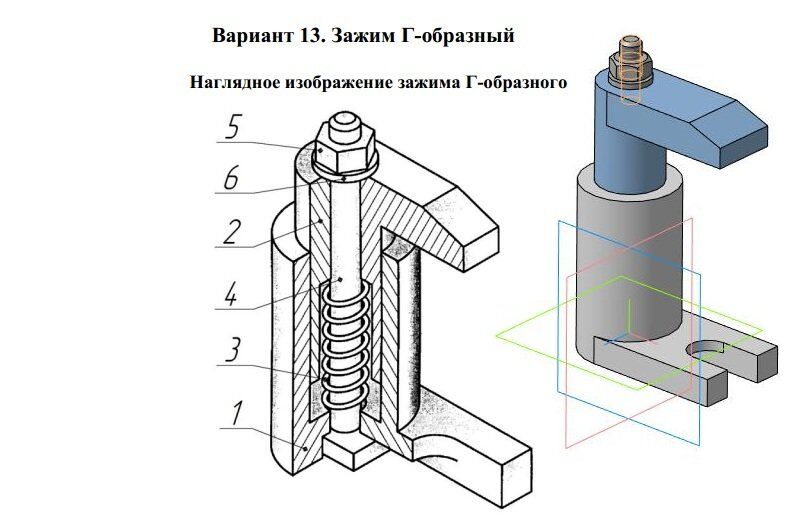

Вариант 13. Зажим Г-образный
Приспособление, применяемое при сборочных работах в сборочном цехе. В стакан 1 входит Г-образный прихват 2. Сквозь них продет длинный болт 4, на который навинчена сверху гайка 5 и подложена под нее шайба 6. Зажим подводят к детали или несколькими деталям и закрепляют между выступами стакана и прихвата. Чтобы снять зажим, достаточно немного повернуть гайку и тогда пружина 3 сразу же раздвинет сжимающие детали.
Стакан 1 выполнен из стали 9ХВГ ГОСТ 5950-2000, прихват 2 –
из стали 40Х ГОСТ 4543-71, пружина 3 – из стали 08 ГОСТ 1050-88. В сборочную единицу входят стандартные изделия:
– болт М6-8g x 85 ГОСТ 15589-70;
– гайка М6-6H ГОСТ 5915-70;
– шайба C.6.37 ГОСТ 11371-78.

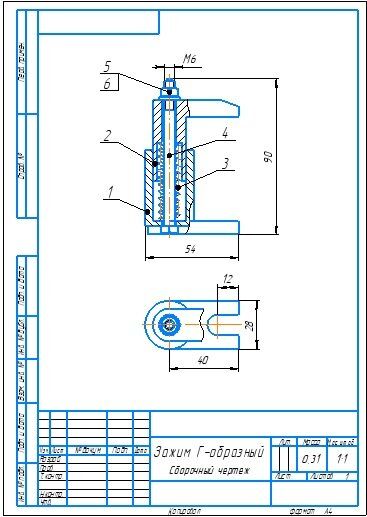

Зажим Г-образный. Вариант 13 Сб
Зажим Г-образный. Вариант 13 Спецификация
Зажим Г-образный Вариант 13 3д модель
Зажим Г-образный Вариант 13 чертежи
Стакан 13.01
Прихват 13.02
Пружина 13.03

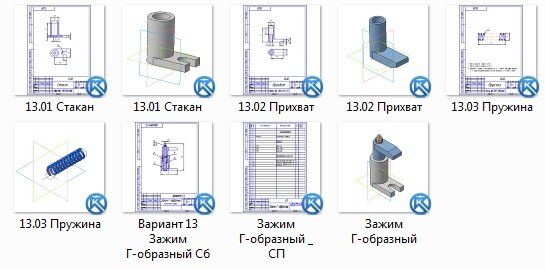

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
