Задача 44: Сечение тела вариант 18
Новинка
Описание
Сечение тела. Вариант 18 ЧЕРТЕЖ
![]()
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.

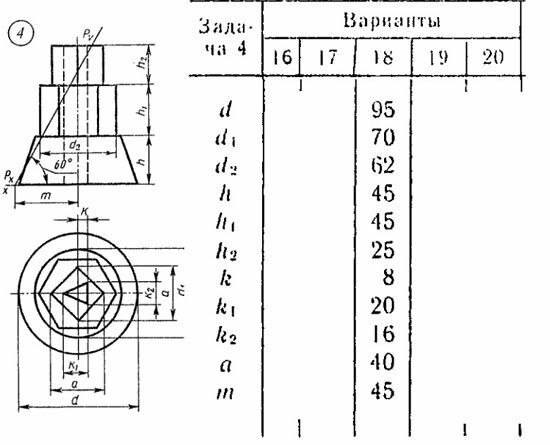

Исходные данные для выполнения задания
d = 95 мм
d1 = 70 мм
d2 = 62 мм
h = 45 мм
h1 = 45 мм
h2 = 25 мм
k = 8 мм
k1 = 20 мм
k2 = 16 мм
a = 40 мм
m = 45 мм
![]()

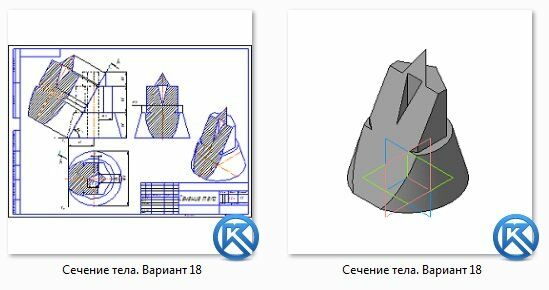

Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 44 Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.
Исходные данные для выполнения задания
d = 95 мм
d1 = 70 мм
d2 = 62 мм
h = 45 мм
h1 = 45 мм
h2 = 25 мм
k = 8 мм
k1 = 20 мм
k2 = 16 мм
a = 40 мм
m = 45 мм
Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
