ДЗ 18: Редуктор червячный

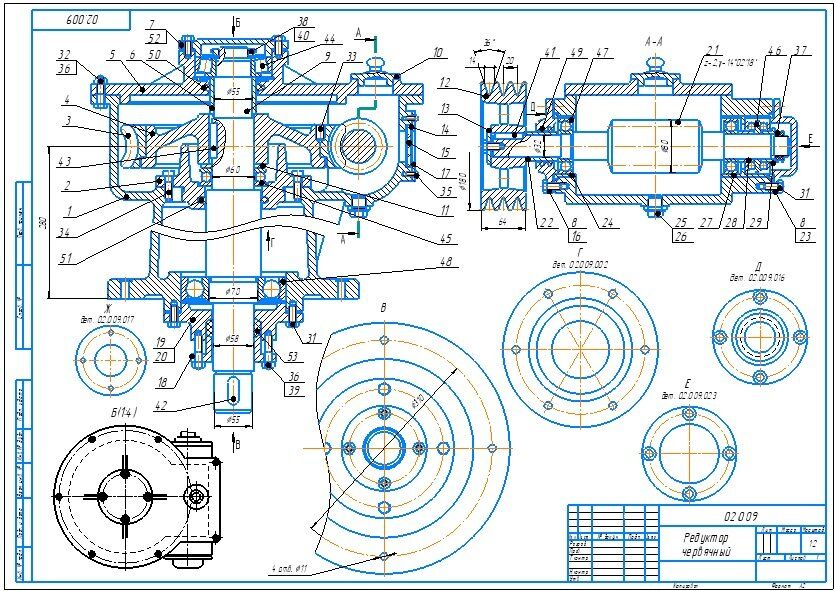

Редуктор червячный 02.009 ЧЕРТЕЖ

Червячный редуктор механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к машине. Червячные передачи применяются, когда оси валов перекрещиваются, как правило, под углом 90°. Одним из достоинств червячной передачи является возможность получения большого передаточного числа (от единицы до нескольких сотен) при компактной конструкции.

Данный редуктор одноступенчатый, с двух заходным червяком. Вращение с вала электродвигателя передается через шкив 12 клиноременной передачи на вал червяка 21 (червяк сделан заодно с валом), а с него через составное червячное колесо (ступица 4, венец 3) на вал 9. Ступица 4 на валу крепится шпонкой 43. Венец 3 напрессован на ступицу 4 и дополнительно закреплен тремя установочными винтами 33. Опорами вала червяка и вала колеса служат подшипники качения, которые при установке смазываются густой смазкой.
Для смазки червячного зацепления масло заливается в корпус 1 через отверстие, закрываемое крышкой 10. Спускается масло через отверстие, закрываемое пробкой 25. Осматривается зацепление через смотровое стекло 15, которое одновременно служит маслоуказателем.
В нижней части корпуса имеется фланец с четырьмя отверстиями для крепления редуктора к машине.

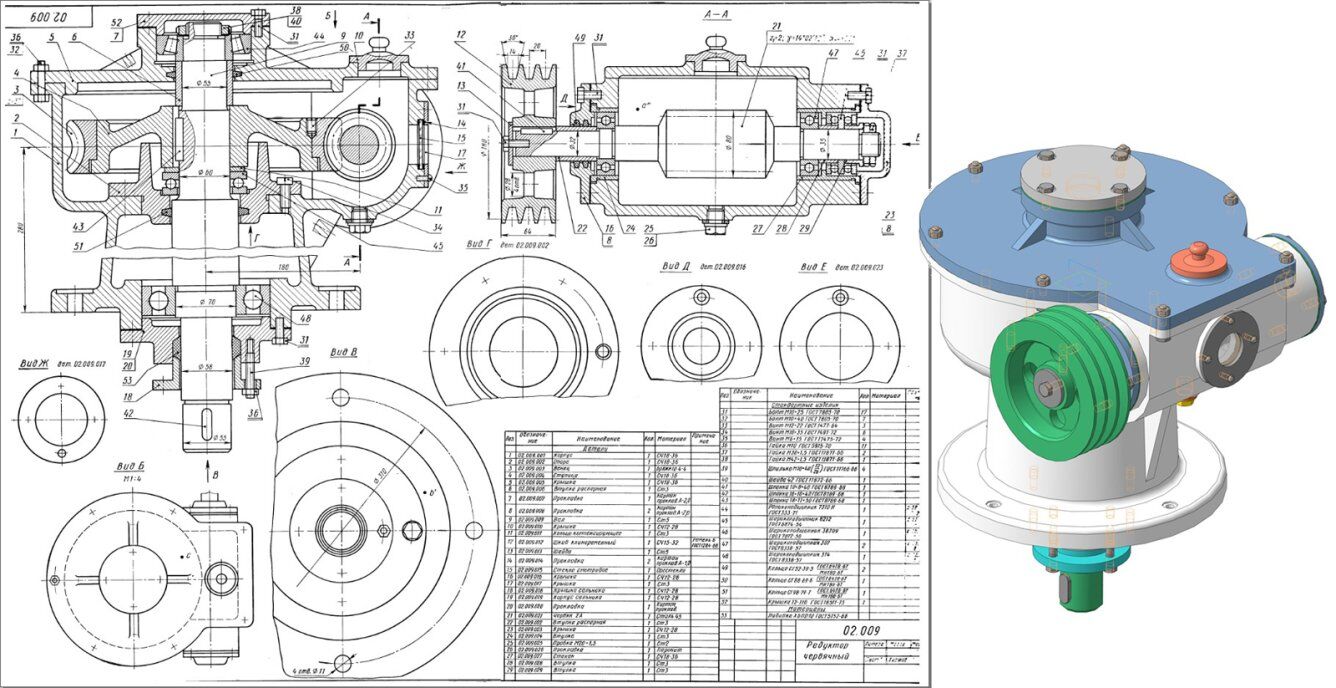

Редуктор червячный 02.009 сб
Редуктор червячный 02.009 спецификация
Редуктор червячный 02.009 3d модель
Редуктор червячный 02.009 чертежи
Корпус 02.009.001
Опора 02.009.002
Венец 02.009.003
Ступица 02.009.004
Крышка 02.009.005
Втулка распорная 02.009.006
Прокладка 02.009.007
Прокладка 02.009.008
Вал 02.009.009
Крышка 02.009.010
Кольцо компенсирующее 02.009.011
Шкив клиноременный 02.009.012
Шайба 02.009.013
Прокладка 02.009.014
Стекло смотровое 02.009.015
Крышка 02.009.016
Крышка 02.009.017
Крышка сальника 02.009.018
Корпус сальника 02.009.019
Прокладка 02.009.020
Червяк ZA 02.009.021
Втулка распорная 02.009.022
Крышка 02.009.023
Втулка 02.009.024
Пробка 02.009.025
Прокладка 02.009.026
Стакан 02.009.027
Втулка 02.009.028
Втулка 02.009.029

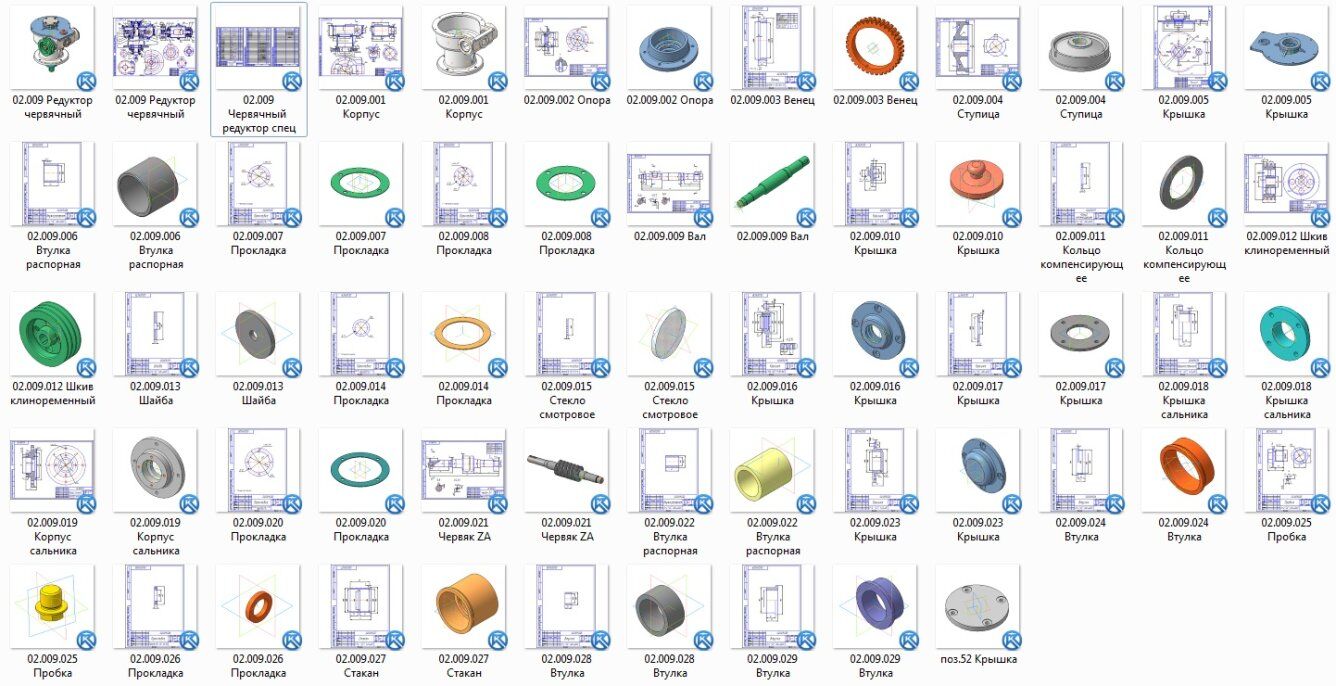

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
