Задача 69: Соединение деталей болтом вариант 18

Новинка

Описание

Соединение деталей болтом Вариант 18 ЧЕРТЕЖ

Задание 69

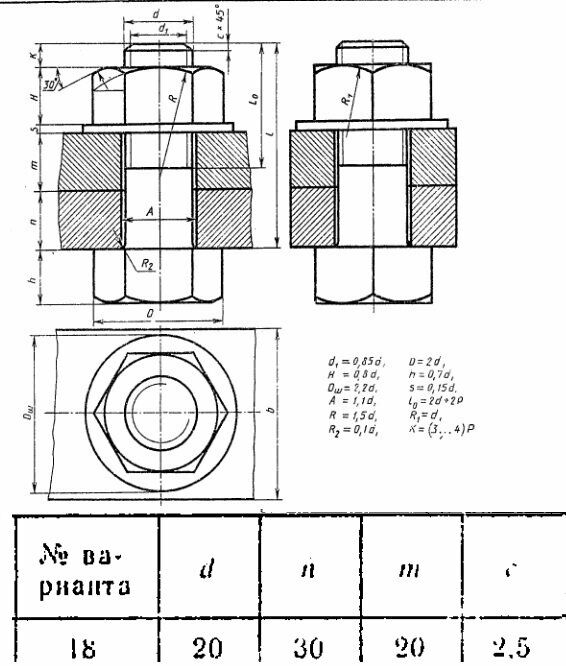

Пользуясь приведёнными условными соотношениями, построить изображения соединения деталей болтом. Размер L подобрать по ГОСТ 7798-70 так, чтобы обеспечить указанное значение К.

Данные:

d=20 мм
n=30 мм
m=20 мм
c=2,5 мм

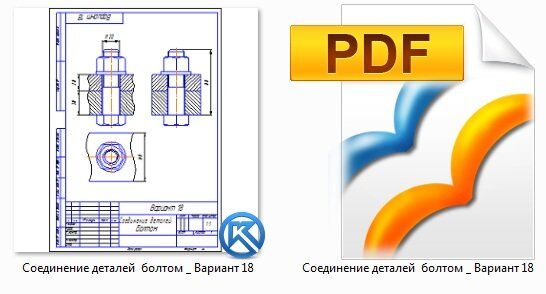

Чертеж выполнен на формате А4 + пдф (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

Показать всё описание

Характеристики решённой задачи

Тип

Решённая задача

Предмет

Инженерная графика

Семестр

1 семестр

Номер задания

Вариант

Программы

КОМПАС-3D

Теги

Индивидуальные задания по курсу черчения

Просмотров

Качество

Идеальное компьютерное

Размер

51,42 Kb

Список файлов

18.rar
