Задача МЧ: Тяга вариант 71

Тяга МЧ00.71.00.00 ЧЕРТЕЖ
Тяга — деталь, связывающая отдельные звенья механизмов.Тяга имеет головку поз. 1 с двумя плотно вставленными сменными вкладышами поз. 4, застопоренными винтами поз. 6. Через верхнее отверстие головки подводится густая смазка. Вилка поз. 2 соединяется с головкой винтовой стяжкой поз. 3, имеющей на концах правую и левую резьбу. Длину тяги можно регулировать. Для этого нужно ключом отпустить гайки поз. 8 и повернуть стяжку за среднюю часть до нужного размера между центром головки и вилкой. После регулировки тягу закрепляют, затягивая ключом гайки поз. 8, которые препятствуют произвольному вывинчиванию стяжки при работе механизма.

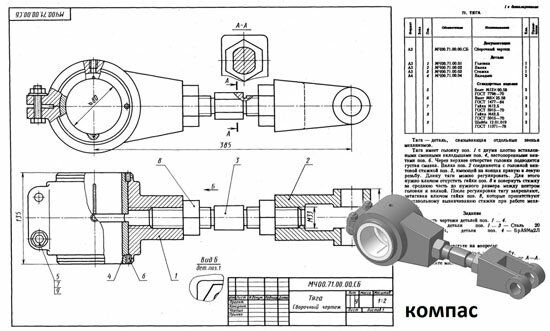

Тяга МЧ00.71.00.00 сборочный чертеж
Тяга МЧ00.71.00.00 спецификация
Тяга МЧ00.71.00.00 3д детали
Тяга МЧ00.71.00.00 чертежи
Головка МЧ00.71.00.01
Вилка МЧ00.71.00.02
Стяжка МЧ00.71.00.03
Вкладыш МЧ00.71.00.04

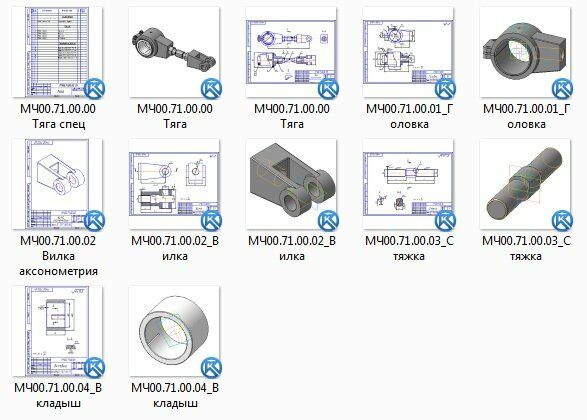

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
