Задача МЧ: Буфер вариант 67

Буфер МЧ00.67.00.00 ЧЕРТЕЖ
Данный буфер служит гасителем ударной нагрузки поступательно движущейся тележки грузоподъемного крана.Буфер закреплен на раме тележки четырьмя болтами (на чертеже не показаны). В полости корпуса поз. 1 установлена пружина поз. 4. Стойка поз. 2, в которую упирается пружина, соединена с корпусом четырьмя болтами поз. 7. Внутри корпуса с левой стороны имеется выступ для центрирования пружины и отверстие с резьбой для рым-болта поз. 5, предназначенного для захвата буфера крюком грузоподъемного крана. Удар от препятствия, встреченного тележкой, передается через буфер воз. 6 и упор поз. 3 на пружину, которая, сжимаясь, гасит удар. Пружинные шайбы поз. 9 предупреждают самоотвинчивание гаек поз. 8 при толчках и ударах.

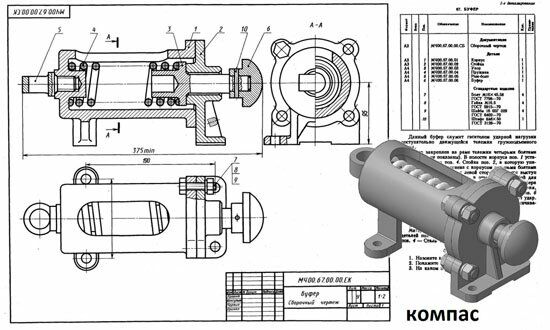

Буфер МЧ00.67.00.00 сборочный чертеж
Буфер МЧ00.67.00.00 спецификация
Буфер МЧ00.67.00.00 3д модель
Буфер МЧ00.67.00.00 чертежи
Корпус МЧ00.67.00.01
Стойка МЧ00.67.00.02
Упор МЧ00.67.00.03
Пружина МЧ00.67.00.04
Рым-болт МЧ00.67.00.05
Буфер МЧ00.67.00.06

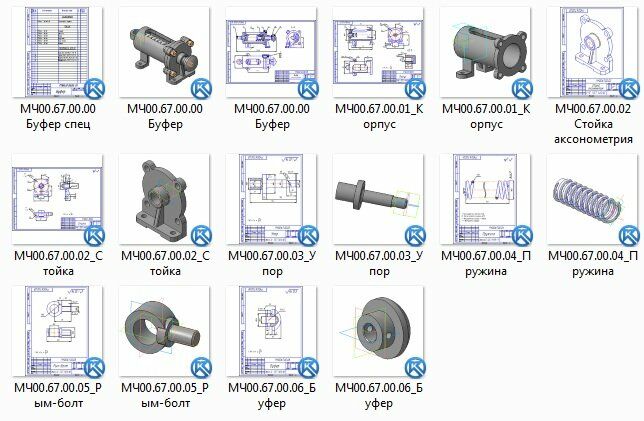

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
