Задача МЧ: Зажимное приспособление вариант 69
Новинка
Описание
Зажимное приспособление МЧ00.69.00.00 ЧЕРТЕЖ
Приспособление применяется для зажима обрабатываемых деталей на фрезерных станках.Корпус поз. 1 привертывают к станку четырьмя болтами (на чертеже не показаны). В паз корпуса вставлен вкладыш поз. 4, в котором вращается винт поз. 2, имеющий правую и левую прямоугольную резьбу. Для перемещения кулачков поз. 3 и поз. 6 нужно ключом вращать винт поз. 2. После того как кулачки зажмут обрабатываемую деталь, ключом затягивают гайку поз. 10. Левая стенка паза шпильки поз. 7 прижимает кулачок поз. 3 (см. разрез А—А).

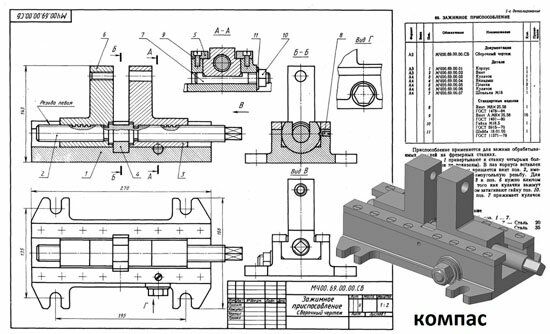

Зажимное приспособление МЧ00.69.00.00 сборочный чертеж
Зажимное приспособление МЧ00.69.00.00 спецификация
Зажимное приспособление МЧ00.69.00.00 3д модель
Зажимное приспособление МЧ00.69.00.00 чертежи
Корпус МЧ00.69.00.01
Винт МЧ00.69.00.02
Кулачок МЧ00.69.00.03
Вкладыш МЧ00.69.00.04
Планка МЧ00.69.00.05
Кулачок МЧ00.69.00.06
Шпилька М18 МЧ00.69.00.07

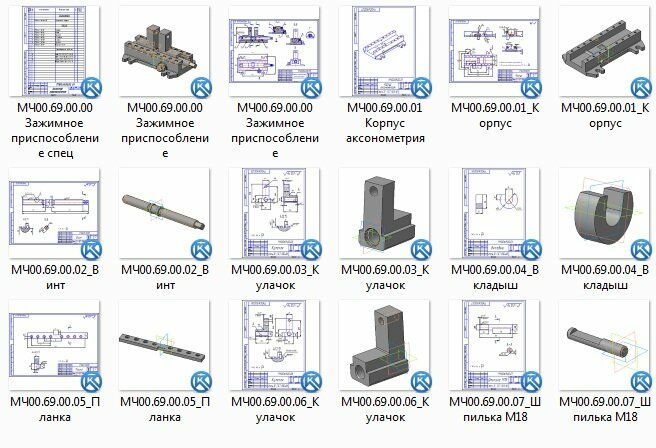

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Приспособление применяется для зажима обрабатываемых деталей на фрезерных станках.Корпус поз. 1 привертывают к станку четырьмя болтами (на чертеже не показаны). В паз корпуса вставлен вкладыш поз. 4, в котором вращается винт поз. 2, имеющий правую и левую прямоугольную резьбу. Для перемещения кулачков поз. 3 и поз. 6 нужно ключом вращать винт поз. 2. После того как кулачки зажмут обрабатываемую деталь, ключом затягивают гайку поз. 10. Левая стенка паза шпильки поз. 7 прижимает кулачок поз. 3 (см. разрез А—А). Зажимное приспособление МЧ00.69.00.00 сборочный чертеж
Зажимное приспособление МЧ00.69.00.00 спецификация
Зажимное приспособление МЧ00.69.00.00 3д модель
Зажимное приспособление МЧ00.69.00.00 чертежи
Корпус МЧ00.69.00.01
Винт МЧ00.69.00.02
Кулачок МЧ00.69.00.03
Вкладыш МЧ00.69.00.04
Планка МЧ00.69.00.05
Кулачок МЧ00.69.00.06
Шпилька М18 МЧ00.69.00.07
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
