Задача МЧ: Кондуктор вариант 45
Новинка
Описание

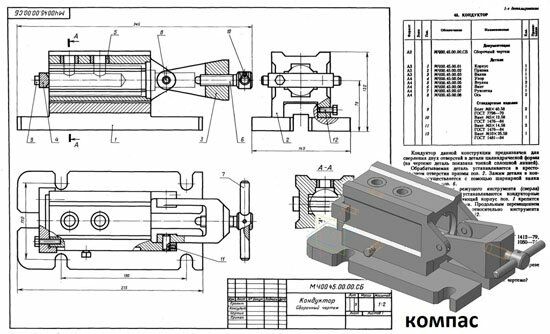

Кондуктор МЧ00.45.00.00 ЧЕРТЕЖ
![]()
Кондуктор данной конструкции предназначен для сверления двух отверстий в детали цилиндрической формы (на чертеже деталь показана тонкой сплошной линией).Обрабатываемая деталь устанавливается в крестообразном отверстии призмы поз. 2. Зажим детали в кондукторе осуществляется с помощью шарнирной вилки поз. 3 и винта поз. 6.
Дня направления режущего инструмента (сверла) вдоль осей отверстий устанавливаются кондукторные втулки поз. 5. Направляющий корпус поз. 1 крепится к станку четырьмя болтами. Продольным перемещением призма устанавливается относительно инструмента и закрепляется винтом поз. 12.
Кондуктор МЧ00.45.00.00 сборочный чертеж
Кондуктор МЧ00.45.00.00 спецификация
Корпус МЧ00.45.00.01
Призма МЧ00.45.00.02
Вилка МЧ00.45.00.03
Упор МЧ00.45.00.04
Втулка МЧ00.45.00.05
Винт МЧ00.45.00.06
Рукоятка МЧ00.45.00.07
Ось МЧ00.45.00.08
![]()

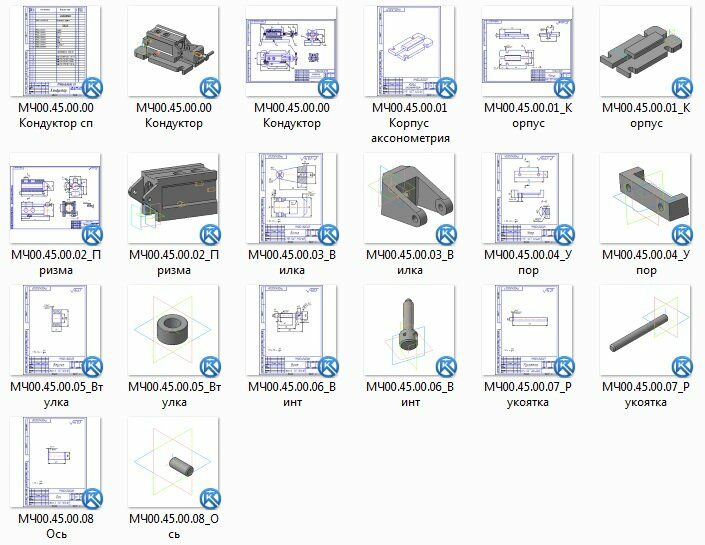

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Кондуктор данной конструкции предназначен для сверления двух отверстий в детали цилиндрической формы (на чертеже деталь показана тонкой сплошной линией).Обрабатываемая деталь устанавливается в крестообразном отверстии призмы поз. 2. Зажим детали в кондукторе осуществляется с помощью шарнирной вилки поз. 3 и винта поз. 6. Дня направления режущего инструмента (сверла) вдоль осей отверстий устанавливаются кондукторные втулки поз. 5. Направляющий корпус поз. 1 крепится к станку четырьмя болтами. Продольным перемещением призма устанавливается относительно инструмента и закрепляется винтом поз. 12.
Кондуктор МЧ00.45.00.00 сборочный чертеж
Кондуктор МЧ00.45.00.00 спецификация
Корпус МЧ00.45.00.01
Призма МЧ00.45.00.02
Вилка МЧ00.45.00.03
Упор МЧ00.45.00.04
Втулка МЧ00.45.00.05
Винт МЧ00.45.00.06
Рукоятка МЧ00.45.00.07
Ось МЧ00.45.00.08
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
565,53 Kb
Список файлов
МЧ00.45.00
МЧ00.45.00.00 Кондуктор сп.cdw
МЧ00.45.00.00 Кондуктор.a3d
МЧ00.45.00.00 Кондуктор.cdw
МЧ00.45.00.01 Корпус аксонометрия.cdw
МЧ00.45.00.01_Корпус.cdw
МЧ00.45.00.01_Корпус.m3d
МЧ00.45.00.02_Призма.cdw
МЧ00.45.00.02_Призма.m3d
МЧ00.45.00.03_Вилка.cdw
МЧ00.45.00.03_Вилка.m3d
МЧ00.45.00.04_Упор.cdw
МЧ00.45.00.04_Упор.m3d
МЧ00.45.00.05_Втулка.cdw
МЧ00.45.00.05_Втулка.m3d
МЧ00.45.00.06_Винт.cdw
МЧ00.45.00.06_Винт.m3d
МЧ00.45.00.07_Рукоятка.cdw
МЧ00.45.00.07_Рукоятка.m3d
МЧ00.45.00.08 Ось.cdw
МЧ00.45.00.08_Ось.m3d
