Буфер МЧ00.27.00.00 ЧЕРТЕЖ
![]()
Буфер используется в автоматических линиях с целью предотвращения поломок деталей при их обработке на металлорежущих станках.Деталь, поданная на конвейер, устанавливается в осевом направлении под давлением толкателя, который подводит деталь до буфера поз. 9. При ударе буфер упирается в пружину поз. 4, которая, сжимаясь, поглощает удар. С помощью бегунков поз. 6 деталь передается на следующую операцию автоматической линии.

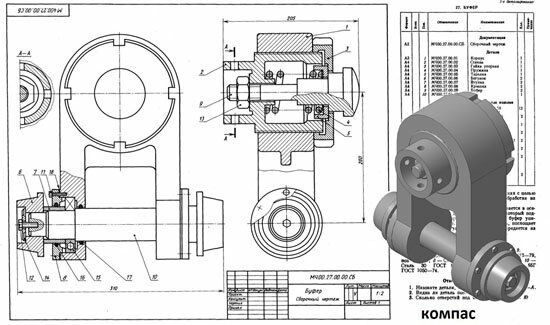

Буфер МЧ00.27.00.00 сборочный чертеж
Буфер МЧ00.27.00.00 спецификация
Буфер МЧ00.27.00.00 3д модель
Буфер МЧ00.27.00.00 чертежи
Корпус МЧ00.27.00.01
Стакан МЧ00.27.00.02
Гайка упорная МЧ00.27.00.03
Пружина МЧ00.27.00.04
Тарелка МЧ00.27.00.05
Бегунок МЧ00.27.00.06
Втулка МЧ00.27.00.07
Крышка МЧ00.27.00.08
Буфер МЧ00.27.00.09
Ось МЧ00.27.00.10
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Буфер используется в автоматических линиях с целью предотвращения поломок деталей при их обработке на металлорежущих станках.Деталь, поданная на конвейер, устанавливается в осевом направлении под давлением толкателя, который подводит деталь до буфера поз. 9. При ударе буфер упирается в пружину поз. 4, которая, сжимаясь, поглощает удар. С помощью бегунков поз. 6 деталь передается на следующую операцию автоматической линии. Буфер МЧ00.27.00.00 сборочный чертеж
