Задача 31: МЧ00.31.00.00 СБ - Колесо. Задание 31. Боголюбов С.К. Альбом "Чтение и деталирование сборочных чертежей" 1986г.
Описание
Все выполнено в программе КОМПАС 3D v21 + сохранено в pdf и jpg. Колесо используется в тележке, предназначенной для транспортировки заготовок и готовых изделий в механическом цехе.

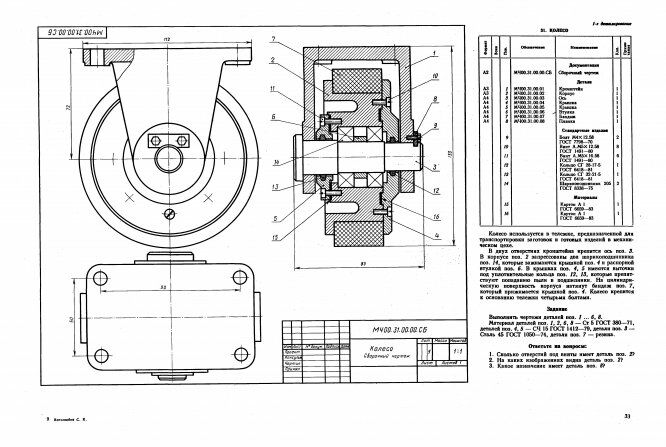

В двух отверстиях кронштейна крепится ось поз. 3. В корпусе поз. 2 запрессованы два шарикоподшипника поз. 14, которые зажимаются крышкой поз. 4 и распорной втулкой поз. 6. В крышках поз. 4, 5 имеются выточки под уплотнительные кольца поз. 13, 14, которые препятствуют попаданию пыли в подшипники. На цилиндрическую поверхность корпуса натянут бандаж поз. 7, который прижимается крышкой поз. 4. Колесо крепится к основанию тележки четырьмя болтами.
В состав входит комплект ассоциативных чертежей, спецификация, 3d модели и 3d сборка, описание сборки.
МЧ00.31.00.00 СБ Колесо Сборочный чертеж
МЧ00.31.00.00 СП Колесо Спецификация
МЧ00.31.00.01 Кронштейн
МЧ00.31.00.02 Корпус
МЧ00.31.00.03 Ось
МЧ00.31.00.04 Крышка
МЧ00.31.00.05 Крышка
МЧ00.31.00.06 Втулка
МЧ00.31.00.07 Бандаж
МЧ00.31.00.08 Планка
