Лабораторная работа МЧ: Устройство натяжное вариант 42
Новинка
Описание

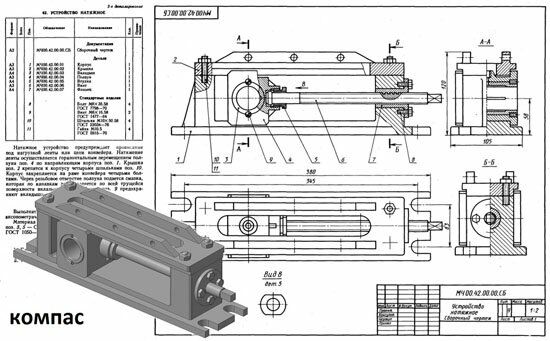

Устройство натяжное МЧ00.42.00.00 ЧЕРТЕЖ
![]()
Натяжное устройство предупреждает провисание под нагрузкой ленты или цепи конвейера. Натяжение ленты осуществляется горизонтальным перемещением ползуна поз. 4 по направляющим корпуса поз. 7. Крышка поз. 2 крепится к корпусу четырьмя шпильками поз. 10. Корпус закрепляется на раме конвейера четырьмя болтами. Через резьбовое отверстие ползуна подается смазка, которая по канавкам распределяется по всей трущейся поверхности вкладыша поз. 3. Винты поз. 9 предохраняют вкладыши от проворачивания.
Устройство натяжное МЧ00.42.00.00 сборочный чертеж
Устройство натяжное МЧ00.42.00.00 спецификация
Устройство натяжное МЧ00.42.00.00 3д модель
Устройство натяжное МЧ00.42.00.00 чертежи
Корпус МЧ00.42.00.01
Крышка МЧ00.42.00.02
Вкладыш МЧ00.42.00.03
Ползун МЧ00.42.00.04
Втулка МЧ00.42.00.05
Винт МЧ00.42.00.06
Фланец МЧ00.42.00.07
![]()

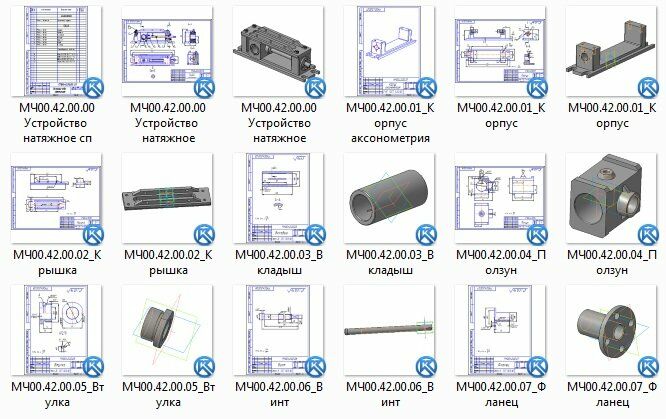

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Натяжное устройство предупреждает провисание под нагрузкой ленты или цепи конвейера. Натяжение ленты осуществляется горизонтальным перемещением ползуна поз. 4 по направляющим корпуса поз. 7. Крышка поз. 2 крепится к корпусу четырьмя шпильками поз. 10. Корпус закрепляется на раме конвейера четырьмя болтами. Через резьбовое отверстие ползуна подается смазка, которая по канавкам распределяется по всей трущейся поверхности вкладыша поз. 3. Винты поз. 9 предохраняют вкладыши от проворачивания. Устройство натяжное МЧ00.42.00.00 сборочный чертеж
Устройство натяжное МЧ00.42.00.00 спецификация
Устройство натяжное МЧ00.42.00.00 3д модель
Устройство натяжное МЧ00.42.00.00 чертежи
Корпус МЧ00.42.00.01
Крышка МЧ00.42.00.02
Вкладыш МЧ00.42.00.03
Ползун МЧ00.42.00.04
Втулка МЧ00.42.00.05
Винт МЧ00.42.00.06
Фланец МЧ00.42.00.07
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики лабораторной работы
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
632,36 Kb
Список файлов
МЧ00.42.00
МЧ00.42.00.00 Устройство натяжное сп.cdw
МЧ00.42.00.00 Устройство натяжное.cdw
МЧ00.42.00.00 Устройство натяжное.a3d
МЧ00.42.00.01_Корпус аксонометрия.cdw
МЧ00.42.00.01_Корпус.cdw
МЧ00.42.00.01_Корпус.m3d
МЧ00.42.00.02_Крышка.cdw
МЧ00.42.00.02_Крышка.m3d
МЧ00.42.00.03_Вкладыш.cdw
МЧ00.42.00.03_Вкладыш.m3d
МЧ00.42.00.04_Ползун.cdw
МЧ00.42.00.04_Ползун.m3d
МЧ00.42.00.05_Втулка.cdw
МЧ00.42.00.05_Втулка.m3d
МЧ00.42.00.06_Винт.cdw
МЧ00.42.00.06_Винт.m3d
МЧ00.42.00.07_Фланец.cdw
МЧ00.42.00.07_Фланец.m3d
