Задача МЧ: Прижим гидравлический вариант 6

Прижим гидравлический МЧ00.06.00.00 ЧЕРТЕЖ
Гидравлический прижим предназначен для закрепления обрабатываемых деталей на станках.Прижим работает от гидроцилиндра, который крепится к корпусу прихвата поз. 1 двумя полукольцами поз. 6, входящими в наружные канавки детали поз. 5, полукольца крепятся винтами поз. 9. Прихват фиксируется двумя шпонками, входящими в нижний паз корпуса поз. 1 и паз станка, и крепится четырьмя пазовыми болтами.
Гидроцилиндр прижима — двустороннего действия. Поршень под давлением жидкости, поступающей через резьбовое отверстие детали поз. 5, перемещается совместно с кулачком поз. 7 вправо, вытесняя через нижнее отверстие детали поз. 3 жидкость из правой полости гидроцилиндра. При этом обеспечивается зажим детали. Под давлением жидкости, поступающей через верхнее отверстие детали поз. 3, поршень перемещается влево, вытесняя жидкость из левой Полости цилиндра через верхнее отверстие детали поз. 2. Кулачок поз. 7 перемещается, и обрабатываемая деталь освобождается.

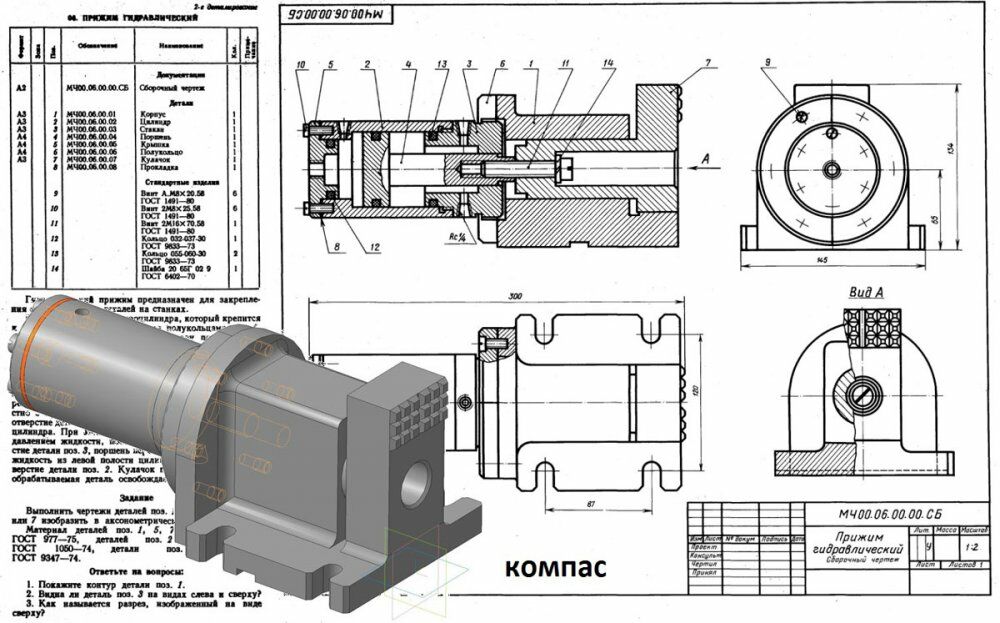

Прижим гидравлический МЧ00.06.00.00 сборочный чертеж
Прижим гидравлический МЧ00.06.00.00 спецификация
Прижим гидравлический МЧ00.06.00.00 3д модель
Прижим гидравлический МЧ00.06.00.00 чертежи
Корпус МЧ00.06.00.01
Цилиндр МЧ00.06.00.02
Стакан МЧ00.06.00.03
Поршень МЧ00.06.00.04
Крышка МЧ00.06.00.05
Полукольцо МЧ00.06.00.06
Кулачок МЧ00.06.00.07
Прокладка МЧ00.06.00.08
Задание 06 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
