ДЗ 22: Регулятор

Регулятор КИКГ.ХХХХХХ.022 ЧЕРТЕЖ
Регулятор — устройство, регулирующее величину проходящей через трубопроводы рабочей среды путем частичного или полного перекрытия проходного отверстия.
При помощи рукоятки 8, соединенной со штоком 11 призматической шпонкой 23, вручную осуществляется подъем и спускание клапана 2. Крышка 5 скреплена с корпусом 1 шпильками 22, гайками и шайбами. Фланец 10 крепится к корпусу винтами 15, а фланец 13 крепится посредством болтов 14, гаек и шайб.
Для обеспечения герметичности регулятора в крышке 5 устроено сальниковое уплотнение 25, состоящее из пеньковой просаленной набивки. Набивка уплотняется крышкой сальника 6 и накидной гайкой 1. На чертеже регулятор изображен в закрытом положении, когда клапан перекрывает отверстие фланца 10. Клапан соединен со штоком 11 посредством проволочной скобы 9.

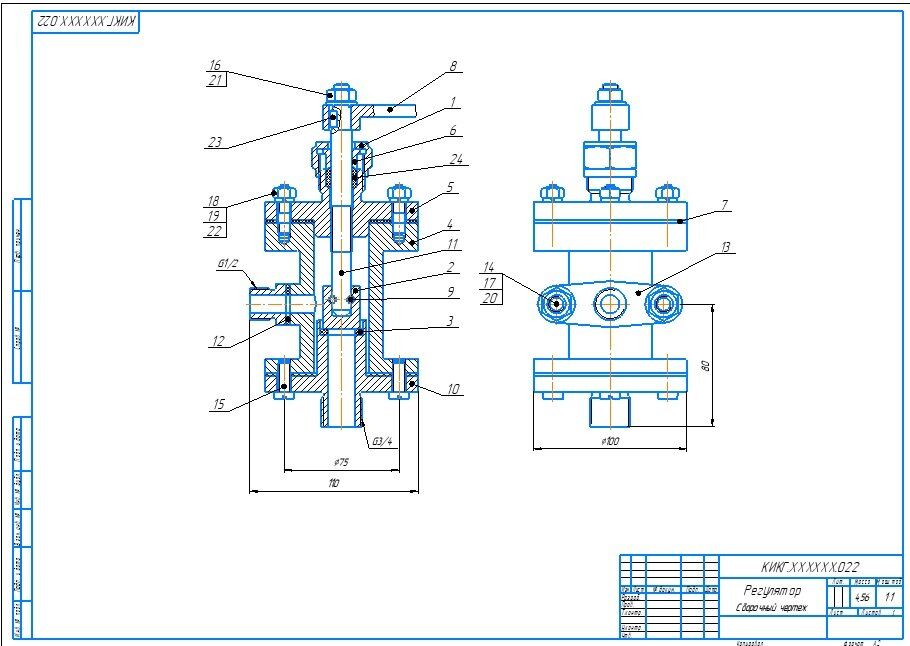

Регулятор КИКГ.ХХХХХХ.022 СБ
Регулятор КИКГ.ХХХХХХ.022 спецификация

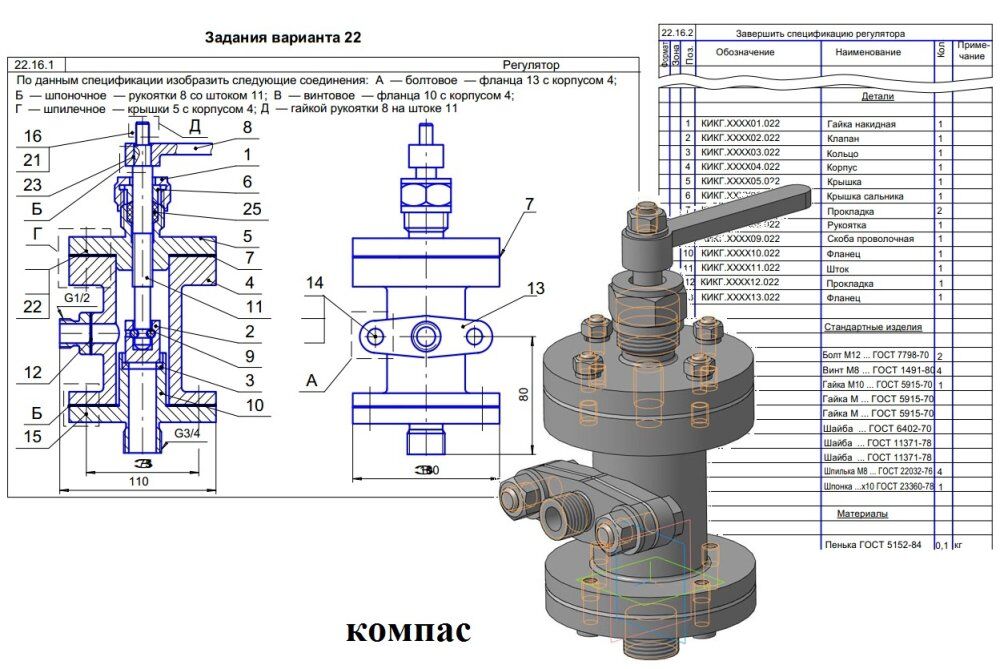

Регулятор КИКГ.ХХХХХХ.022 3д модель

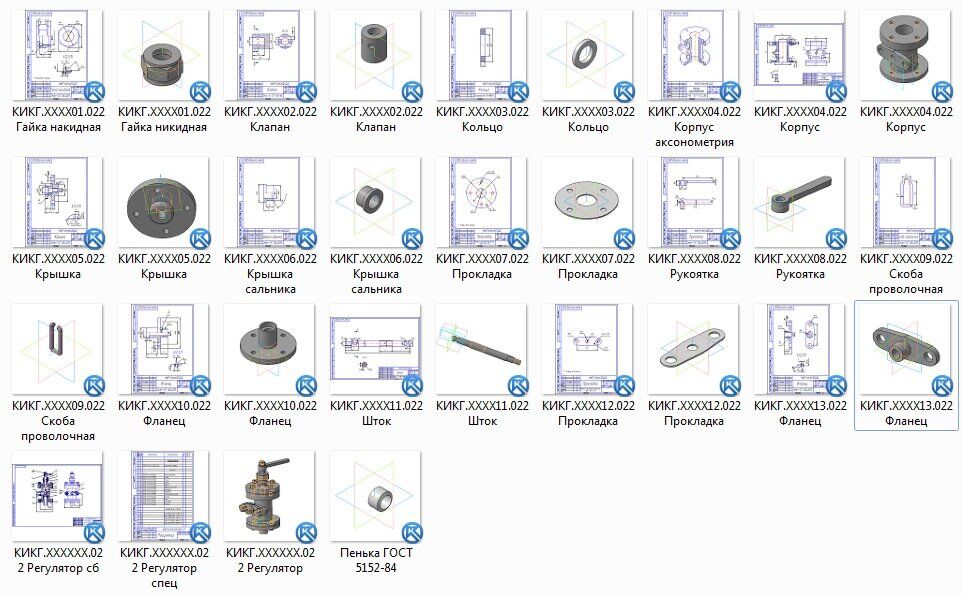

Регулятор КИКГ.ХХХХХХ.022 чертежи
Гайка никидная КИКГ.ХХХХ01.022
Клапан КИКГ.ХХХХ02.022
Кольцо КИКГ.ХХХХ03.022
Корпус КИКГ.ХХХХ04.022
Крышка КИКГ.ХХХХ05.022
Крышка сальника КИКГ.ХХХХ06.022
Прокладка КИКГ.ХХХХ07.022
Рукоятка КИКГ.ХХХХ08.022
Скоба проволочная КИКГ.ХХХХ09.022
Фланец КИКГ.ХХХХ10.022
Шток КИКГ.ХХХХ11.022
Прокладка КИКГ.ХХХХ12.022
Фланец КИКГ.ХХХХ13.022
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
