ДЗ 2: Вентиль угловой

Вентиль угловой КИКГ.ХХХХХХ.002 ЧЕРТЕЖ
Описание вентиля углового


Вентиль — устройство для регулирования движения в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 1, на котором установлена при помощи болтов 12, шайб и гаек крышка 3. В крышке 3 в резьбовое отверстие установлен шпиндель 2. На нижнем хвостике шпинделя 2 при помощи скобы 7 закреплен клапан 8, упирающийся конической частью в седло 9, установленное в корпусе. На верхнем конце шпинделя установочным винтом 13 закреплен маховик 6, в котором установлена шпонка 20, передающая вращательное движение шпинделю 2. На крышке закреплена шпилькой 19 втулка сальника 5, которая поджимает сальниковую набивку 22. Фланец 4 крепится к корпусу при помощи винтов 14. На чертеже вентиль изображен в закрытом положении.

Рабочая среда (жидкость или газ) поступает по трубопроводу (на чертеже не изображен) к корпусу 1, снизу под клапан. При вращении маховика 6 шпиндель начинает поступательное движение и, поднимаясь вверх вместе с клапаном 8, открывает отверстие в нижней части корпуса. Жидкость поступает в полость отверстия в корпусе, а затем по отверстию во фланце 4 переходит в трубопровод системы. Во избежание утечки жидкости между шпинделем 2 и крышкой 3 установлено сальниковое уплотнение 22. Крышка 3 с корпусом уплотнена прокладкой 11. Герметизация фланца 4 с корпусом осуществляется прокладкой 10.

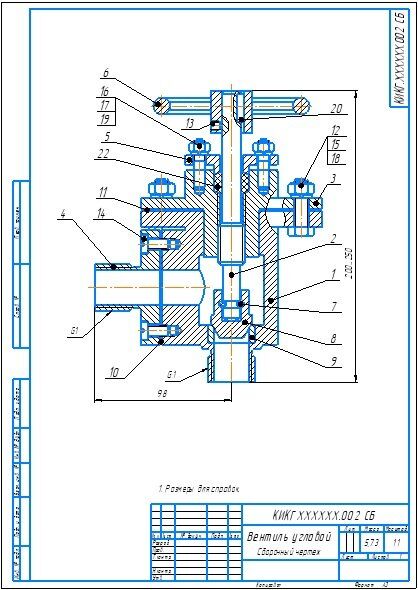

Вентиль угловой КИКГ.ХХХХХХ.002 СБ

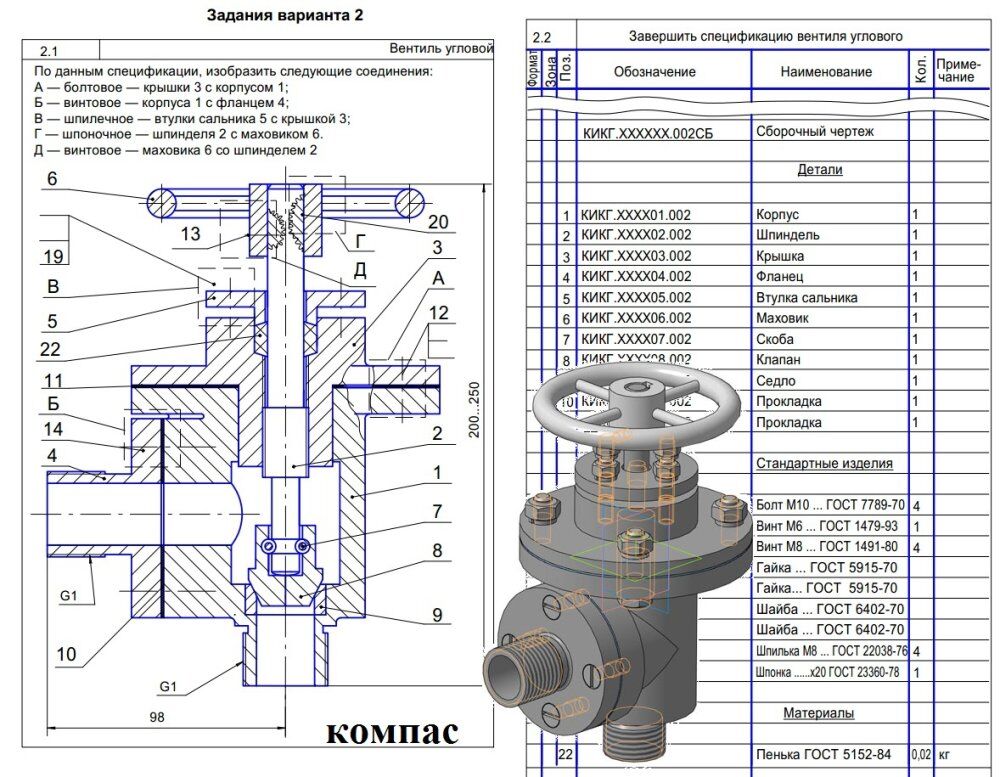

Вентиль угловой КИКГ.ХХХХХХ.002 Спецификация
Вентиль угловой КИКГ.ХХХХХХ.002 3d сборка
Вентиль угловой КИКГ.ХХХХХХ.002 чертежи
Соединения резьбовые КИКГ.ХХХХХХ.002
Корпус КИКГ.ХХХХ01.002
Шпиндель КИКГ.ХХХХ02.002
Крышка КИКГ.ХХХХ03.002
Фланец КИКГ.ХХХХ04.002
Втулка сальника КИКГ.ХХХХ05.002
Маховик КИКГ.ХХХХ06.002
Скоба КИКГ.ХХХХ07.002
Клапан КИКГ.ХХХХ08.002
Седло КИКГ.ХХХХ09.002
Прокладка КИКГ.ХХХХ10.002
Прокладка КИКГ.ХХХХ11.002

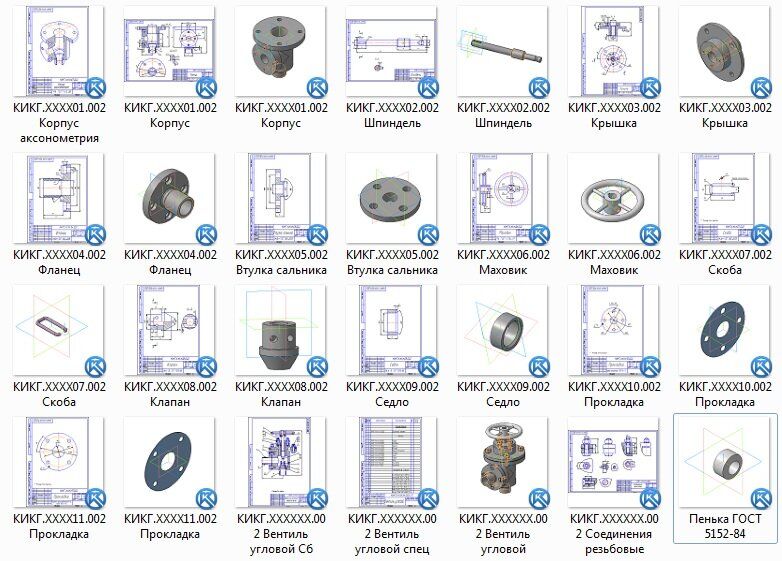

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
