ДЗ 3: Клапан питательный

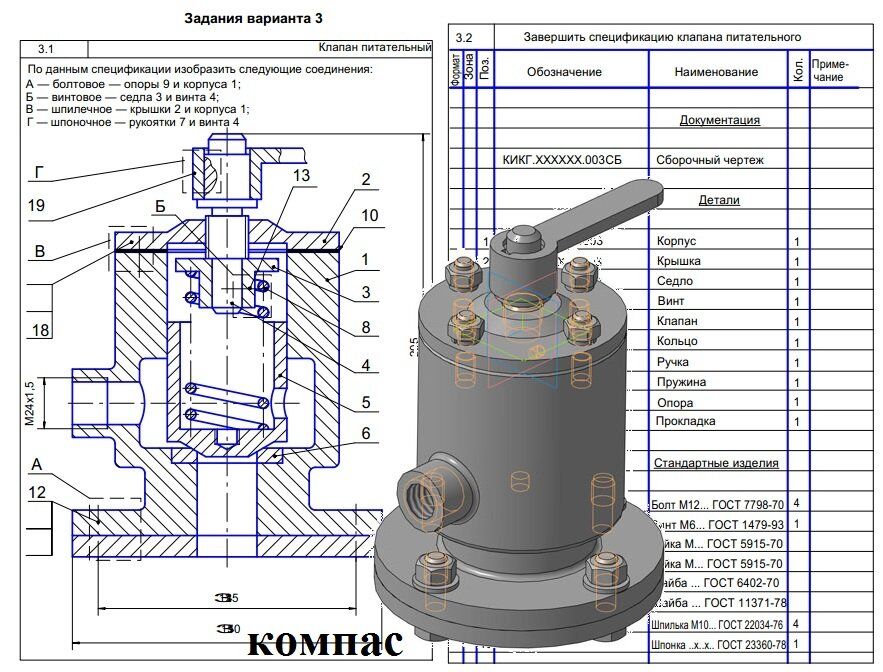

Клапан питательный КИКГ.ХХХХХХ.003 ЧЕРТЕЖ
Клапан устанавливается на трубопроводах, соединяющих резервуары с устройствами, нагнетающими газы или жидкости.

В корпусе 1 на кольцо 6 поставлен клапан 5. Пружина 8 опирается на клапан 5 и седло 3. Рабочее состояние пружины достигается посредством винта 4. Вращение винта осуществляется ручкой 7, которая соединяется с винтом посредством призматической шпонки 19. В камере клапана просверлено отверстие для обеспечения атмосферного давления. Поставить или вынуть клапан из корпуса можно посредством стержня, ввернутого в отверстие клапана. Прокладка 10 обеспечивает плотное прилегание крышки 2 к корпусу 1 посредством шпилек 18, гаек и шайб. Седло 3 крепится винтом 13 к ходовому винту 4.

Корпус 1 соединяется с опорой 9 болтами 12, гайками и шайбами. Жидкость или газ, идущие от нагнетательного прибора, поднимают клапан 5 и проходят по левому отверстию корпуса 1 в резервуар. Обратно газ или жидкость идти не могут, так как клапан 5 под действием пружины 8 садится на кольцо 6 и закрывает входное отверстие корпуса.

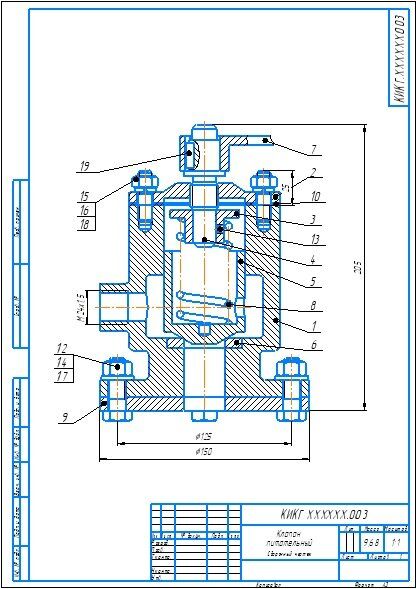

Клапан питательный КИКГ.ХХХХХХ.003 сб
Клапан питательный КИКГ.ХХХХХХ.003 спецификация
Клапан питательный КИКГ.ХХХХХХ.003 3д модель
Клапан питательный КИКГ.ХХХХХХ.003 чертежи
Соединения резьбовые КИКГ.ХХХХХХ.003
Корпус КИКГ.ХХХХ01.003
Крышка КИКГ.ХХХХ02.003
Крышка аксонометрия КИКГ.ХХХХ02.003
Седло КИКГ.ХХХХ03.003
Винт КИКГ.ХХХХ04.003
Клапан КИКГ.ХХХХ05.003
Ручка КИКГ.ХХХХ07.003
Пружина КИКГ.ХХХХ08.003
Опора КИКГ.ХХХХ09.003
Прокладка КИКГ.ХХХХ10.003

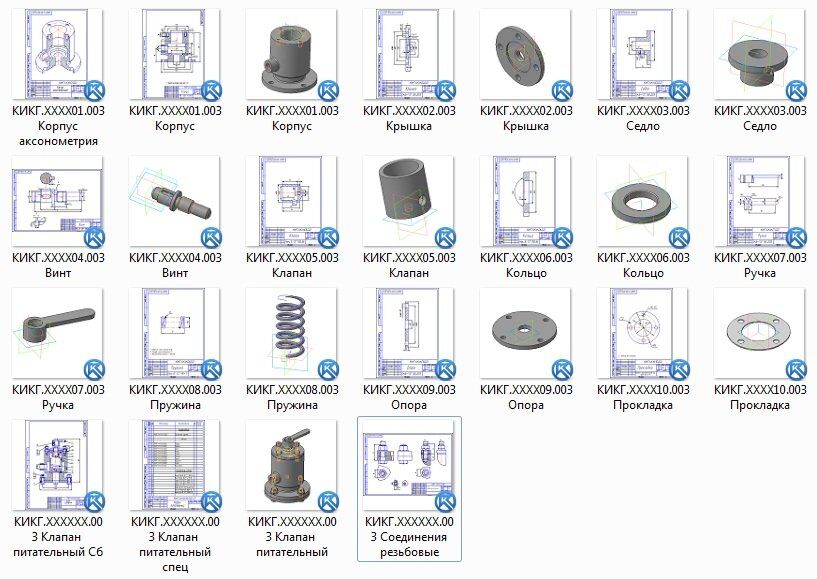

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
