ДЗ 13: Клапан предохранительный
Описание

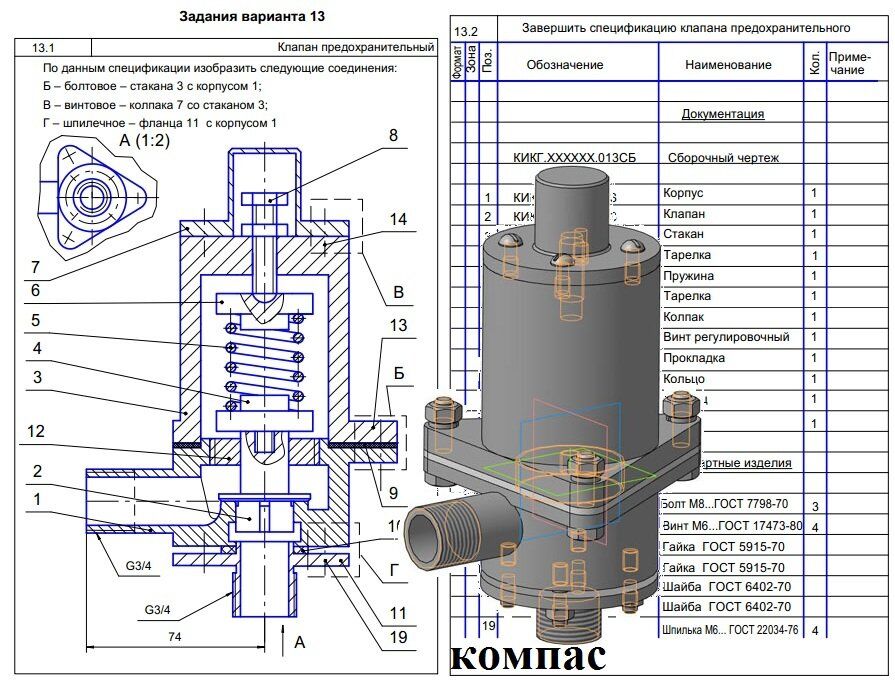

Клапан предохранительный КИКГ.ХХХХХХ.013 ЧЕРТЕЖ
![]()
Предохранительные клапаны предназначаются для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и системах путем сброса рабочей среды.
Клапан состоит из корпуса 1, к которому крепится стакан 3. Стакан закреплен в корпусе болтами 13, шайбами и гайками. К нижней части корпуса прикреплен фланец 11, соединенный с корпусом при помощи шпилек 19, шайб и гаек. Клапан 2 установлен в корпусе и торцевой частью цилиндрического буртика упирается в торцевую плоскость внутренней цилиндрической части корпуса. В торец верхнего цилиндрического конца клапана 2 установлена на резьбе тарелка 4, на которую опирается пружина 5, регулируемая винтом 8. Винт 8 опирается на тарелку 6. Колпак 7 крепится к стакану 3 винтами 14. На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 11 под клапаном 2, давит на него, и клапан, сжимая пружину 5, открывает отверстие. Избыточная жидкость через отверстия в резьбовом патрубке корпуса сливается по трубопроводам (на чертеже не изображены).
Герметичность соединения корпуса 1 и фланца 11 осуществлена резиновым кольцом 10. Для избежания утечки жидкости между корпусом 1 и стаканом 3 установлена прокладка 9.
![]()
Клапан предохранительный КИКГ.ХХХХХХ.013

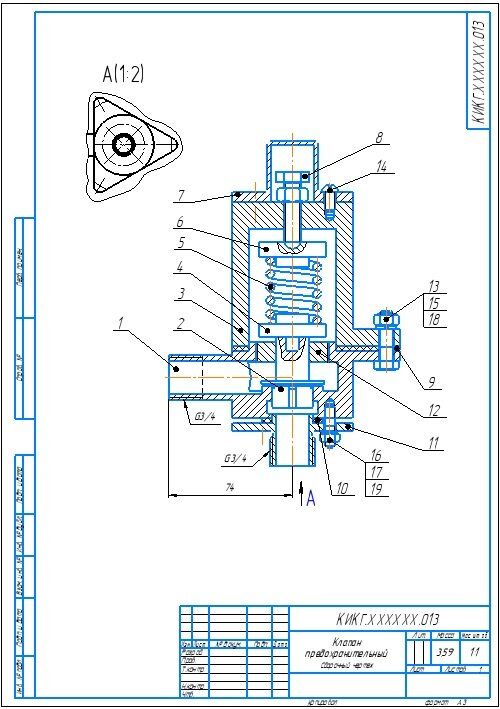

Клапан предохранительный КИКГ.ХХХХХХ.013 СБ
Клапан предохранительный КИКГ.ХХХХХХ.013 спецификация
Клапан предохранительный КИКГ.ХХХХХХ.013 3д модель
Клапан предохранительный КИКГ.ХХХХХХ.013 чертежи
Корпус КИКГ.ХХХХ01.013
Клапан КИКГ.ХХХХ02.013
Стакан КИКГ.ХХХХ03.013
Тарелка КИКГ.ХХХХ04.013
Пружина КИКГ.ХХХХ05.013
Тарелка КИКГ.ХХХХ06.013
Колпак КИКГ.ХХХХ07.013
Винт регулировочный КИКГ.ХХХХ08.013
Прокладка КИКГ.ХХХХ09.013
Кольцо КИКГ.ХХХХ10.013
Фланец КИКГ.ХХХХ11.013
Втулка КИКГ.ХХХХ12.013
![]()

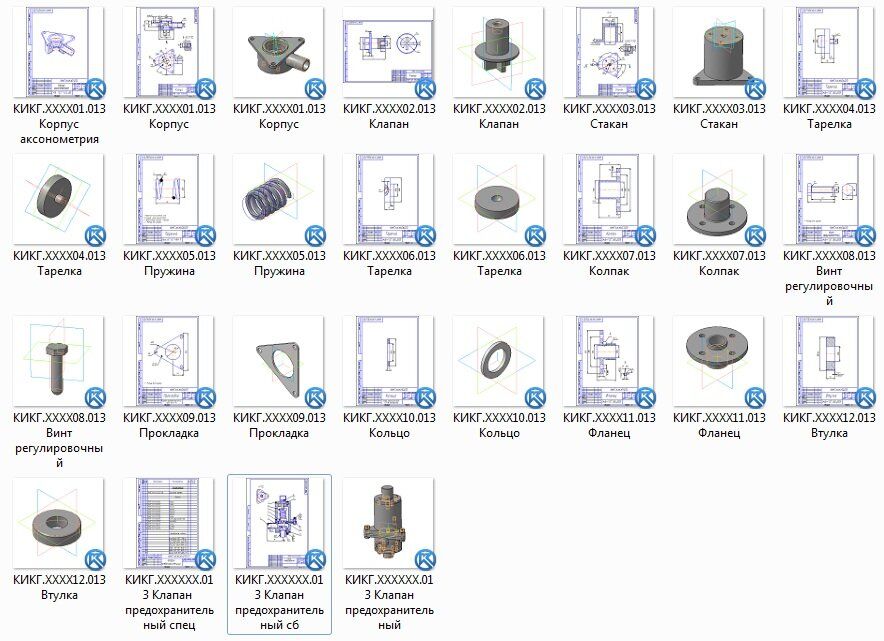

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Предохранительные клапаны предназначаются для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и системах путем сброса рабочей среды. Клапан состоит из корпуса 1, к которому крепится стакан 3. Стакан закреплен в корпусе болтами 13, шайбами и гайками. К нижней части корпуса прикреплен фланец 11, соединенный с корпусом при помощи шпилек 19, шайб и гаек. Клапан 2 установлен в корпусе и торцевой частью цилиндрического буртика упирается в торцевую плоскость внутренней цилиндрической части корпуса. В торец верхнего цилиндрического конца клапана 2 установлена на резьбе тарелка 4, на которую опирается пружина 5, регулируемая винтом 8. Винт 8 опирается на тарелку 6. Колпак 7 крепится к стакану 3 винтами 14. На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 11 под клапаном 2, давит на него, и клапан, сжимая пружину 5, открывает отверстие. Избыточная жидкость через отверстия в резьбовом патрубке корпуса сливается по трубопроводам (на чертеже не изображены).
Герметичность соединения корпуса 1 и фланца 11 осуществлена резиновым кольцом 10. Для избежания утечки жидкости между корпусом 1 и стаканом 3 установлена прокладка 9.
Клапан предохранительный КИКГ.ХХХХХХ.013 Клапан предохранительный КИКГ.ХХХХХХ.013 СБ
Клапан предохранительный КИКГ.ХХХХХХ.013 спецификация
Клапан предохранительный КИКГ.ХХХХХХ.013 3д модель
Клапан предохранительный КИКГ.ХХХХХХ.013 чертежи
Корпус КИКГ.ХХХХ01.013
Клапан КИКГ.ХХХХ02.013
Стакан КИКГ.ХХХХ03.013
Тарелка КИКГ.ХХХХ04.013
Пружина КИКГ.ХХХХ05.013
Тарелка КИКГ.ХХХХ06.013
Колпак КИКГ.ХХХХ07.013
Винт регулировочный КИКГ.ХХХХ08.013
Прокладка КИКГ.ХХХХ09.013
Кольцо КИКГ.ХХХХ10.013
Фланец КИКГ.ХХХХ11.013
Втулка КИКГ.ХХХХ12.013
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
НИУ ИТМОСеместр
Номер задания
Программы
Теги
Просмотров
3
Качество
Идеальное компьютерное
Размер
940,84 Kb
Список файлов
Клапан предохранительный КИКГ.ХХХХХХ
КИКГ.ХХХХ01.013 Корпус аксонометрия.cdw
КИКГ.ХХХХ01.013 Корпус.cdw
КИКГ.ХХХХ01.013 Корпус.m3d
КИКГ.ХХХХ02.013 Клапан.cdw
КИКГ.ХХХХ02.013 Клапан.m3d
КИКГ.ХХХХ03.013 Стакан.cdw
КИКГ.ХХХХ03.013 Стакан.m3d
КИКГ.ХХХХ04.013 Тарелка.cdw
КИКГ.ХХХХ04.013 Тарелка.m3d
КИКГ.ХХХХ05.013 Пружина.cdw
КИКГ.ХХХХ05.013 Пружина.m3d
КИКГ.ХХХХ06.013 Тарелка.cdw
КИКГ.ХХХХ06.013 Тарелка.m3d
КИКГ.ХХХХ07.013 Колпак.cdw
КИКГ.ХХХХ07.013 Колпак.m3d
КИКГ.ХХХХ08.013 Винт регулировочный.cdw
КИКГ.ХХХХ08.013 Винт регулировочный.m3d
КИКГ.ХХХХ09.013 Прокладка.cdw
КИКГ.ХХХХ09.013 Прокладка.m3d
КИКГ.ХХХХ10.013 Кольцо.cdw
КИКГ.ХХХХ10.013 Кольцо.m3d
КИКГ.ХХХХ11.013 Фланец.cdw
КИКГ.ХХХХ11.013 Фланец.m3d
КИКГ.ХХХХ12.013 Втулка.cdw
КИКГ.ХХХХ12.013 Втулка.m3d
КИКГ.ХХХХХХ.013 Клапан предохранительный спец.spw
КИКГ.ХХХХХХ.013 Клапан предохранительный сб.cdw
КИКГ.ХХХХХХ.013 Клапан предохранительный.a3d
