ДЗ 19: Опора горизонтального вала

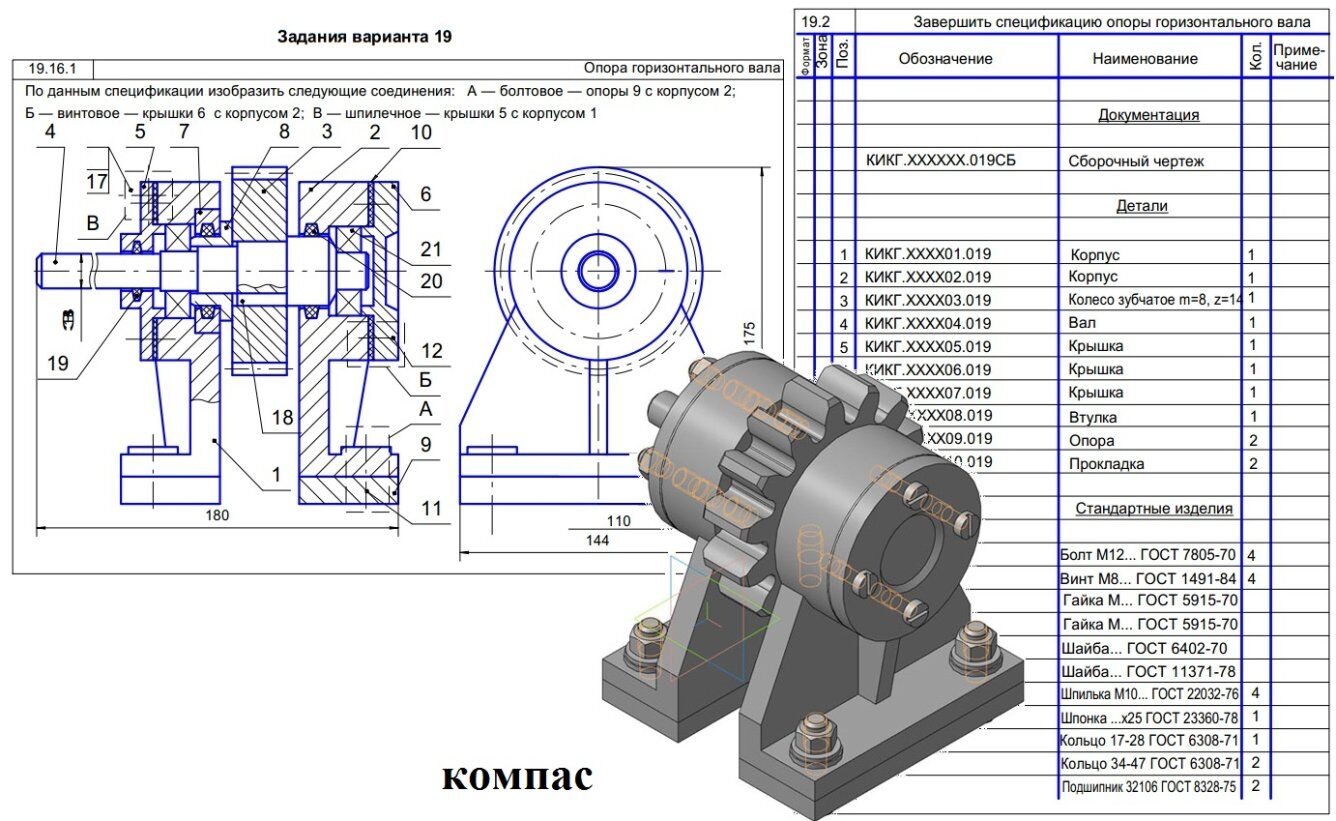

Опора горизонтального вала КИКГ.ХХХХХХ.019 ЧЕРТЕЖ

Зубчатое колесо 3 соединено с горизонтальным валом 4 с помощью призматической шпонки 18. Опорами вала являются два конических роликоподшипника 21, внутренние кольца которых туго посажены на цапфы (опорные части) вала. Наружные кольца роликоподшипников торцами упираются в крышки 5 и 6. Внутреннее кольцо правого подшипника упирается в торец вала 4, левого — в торец втулки 8.
Для предупреждения осевого перемещения зубчатого колеса 3 торцы его упираются в заплечики вала 4 и втулки 8.
Подшипники смазываются густой (консистентной) смазкой. Для уплотнения мест вала в корпусе 2 и крышке 5 поставлены сальниковые кольца 19 и 20, изготовленные из полугрубошерстного войлока. Прокладка 10 обеспечивает плотное прилегание крышки 5 к корпусу 1 посредством шпилек 17, гаек и шайб, а крышки 6 к корпусу 2 — посредством винтов 12 с потайными головками.
Корпусы 1 и 2 крепятся к опоре болтами 11, гайками и шайбами.

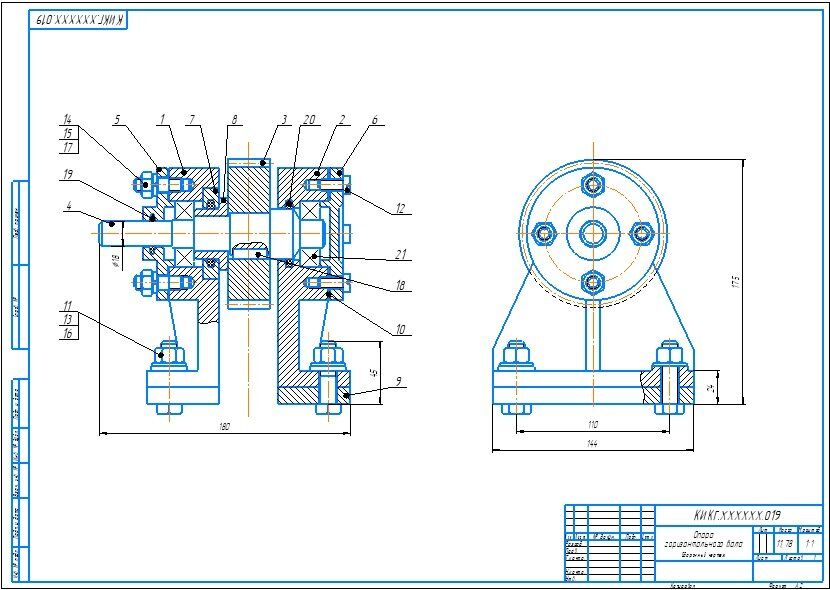

Опора горизонтального вала КИКГ.ХХХХХХ.019 СБ
Опора горизонтального вала КИКГ.ХХХХХХ.019 спецификация
Опора горизонтального вала КИКГ.ХХХХХХ.019 3д модель
Опора горизонтального вала КИКГ.ХХХХХХ.019 чертежи
Корпус КИКГ.ХХХХ01.019
Корпус КИКГ.ХХХХ02.019
Зубчатое колесо m=8, z=14 КИКГ.ХХХХ03.019
Вал КИКГ.ХХХХ04.019
Крышка КИКГ.ХХХХ05.019
Крышка КИКГ.ХХХХ06.019
Крышка КИКГ.ХХХХ07.019
Втулка КИКГ.ХХХХ08.019
Опора КИКГ.ХХХХ09.019
Прокладка КИКГ.ХХХХ10.019

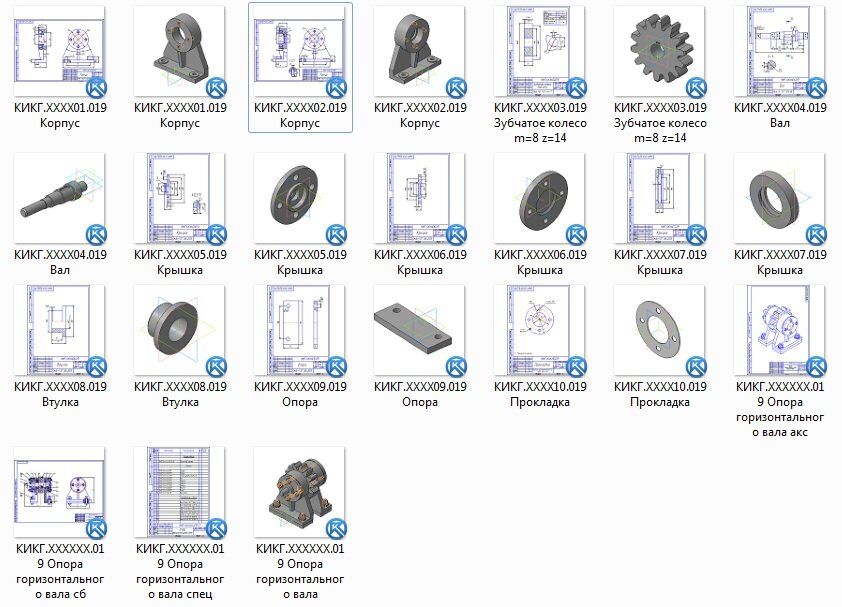

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
