ДЗ 10: Вентиль угловой

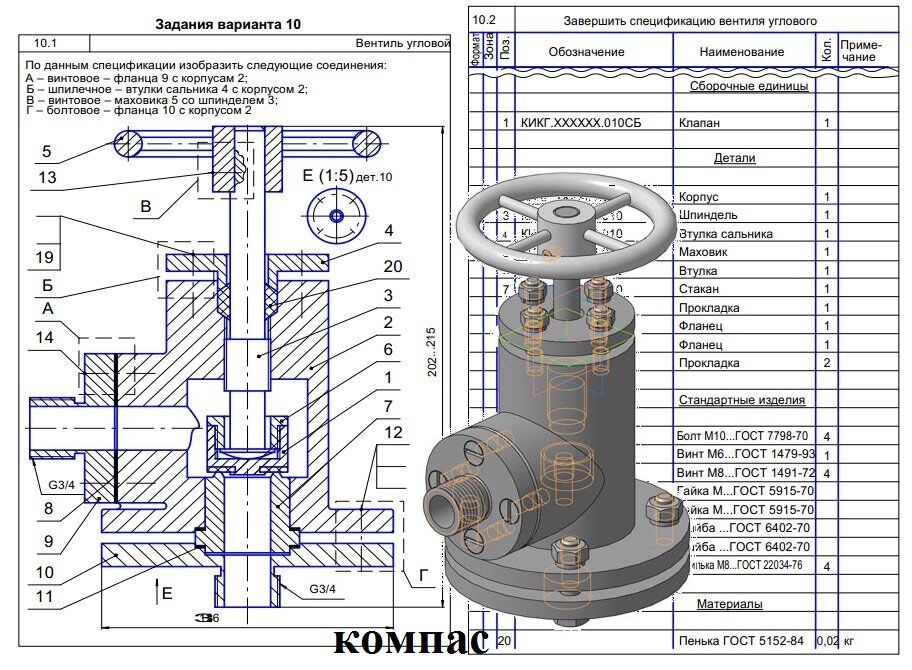

Вентиль угловой КИКГ.ХХХХХХ.010 ЧЕРТЕЖ
Вентиль - устройство для регулирования в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 2, в резьбовом отверстии которого установлен шпиндель 3. На нижнем конце шпинделя при помощи резьбовой втулки 6 закреплен клапан 1, состоящий из двух деталей: металлической втулки и наплавленной резиновой прокладки. На верхнем конце шпинделя закреплен при помощи установочного винта 13 маховик 5. На корпусе 2 установлена втулка сальника 4, которая уплотняет сальниковую набивку 20. Фланец 9 закреплен на корпусе винтами 14. В нижнем отверстии корпуса установлен стакан 7, который удерживается в корпусе при помощи фланца 10, соединенного с корпусом болтами 12. На чертеже вентиль изображен в закрытом положении.

Жидкость поступает через отверстие во фланце 10. При вращении маховика 5 шпиндель получает поступательное движение и, поднимаясь вверх вместе с клапаном 1, открывает отверстие в нижней части корпуса, куда проходит жидкость, а затем по отверстию во фланце 9 переходит в трубопровод системы. Во избежание утечки жидкости между шпинделем 3 и корпусом установлено сальниковое уплотнение 20. Герметизация фланца 9 и корпуса осуществлена прокладкой 8. Во избежание утечки жидкости между стаканом 7, корпусом и фланцем 10 установлены прокладки 11.

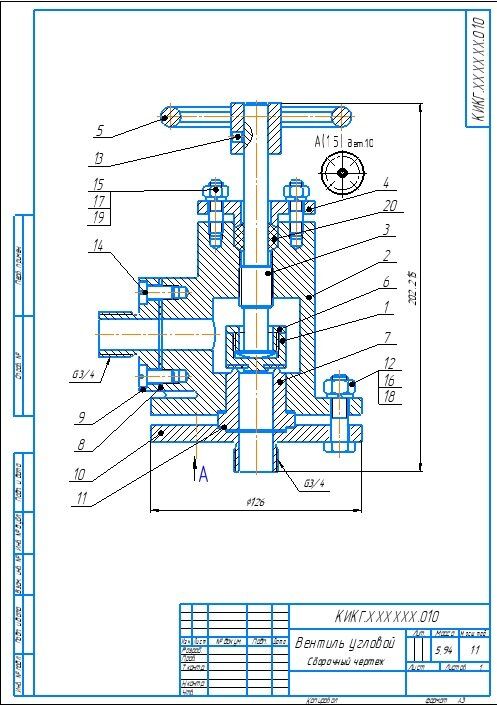

Вентиль угловой КИКГ.ХХХХХХ.010 СБ
Вентиль угловой КИКГ.ХХХХХХ.010 спецификация
Вентиль угловой КИКГ.ХХХХХХ.010 3d модель
Вентиль угловой КИКГ.ХХХХХХ.010 чертежи
Клапан КИКГ.ХХХХХХ.010
Корпус КИКГ.ХХХХ01.010
Шпиндель КИКГ.ХХХХ02.010
Втулка сальника КИКГ.ХХХХ03.010
Маховик КИКГ.ХХХХ04.010
Втулка КИКГ.ХХХХ05.010
Стакан КИКГ.ХХХХ06.010
Прокладка КИКГ.ХХХХ07.010
Фланец КИКГ.ХХХХ08.010
Фланец КИКГ.ХХХХ09.010
Прокладка КИКГ.ХХХХ10.010

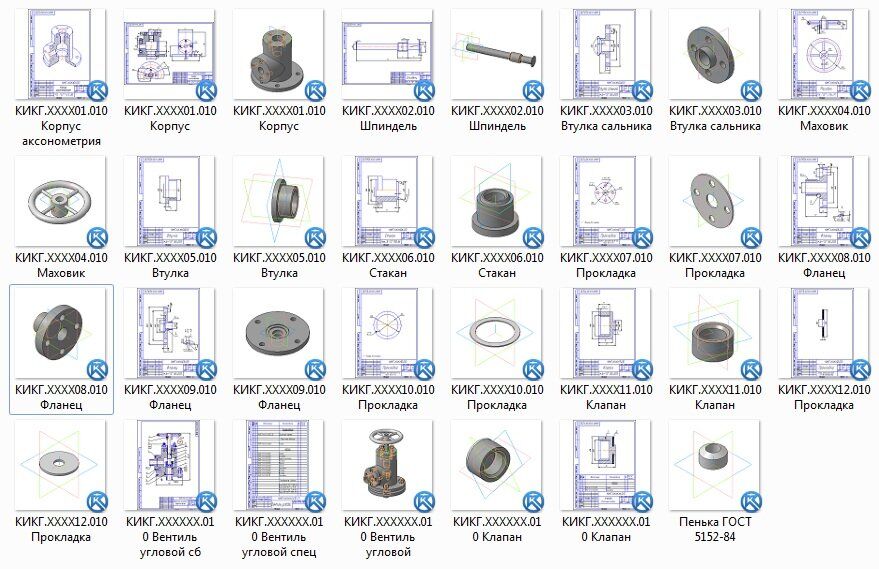

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
