ДЗ 9: Насос

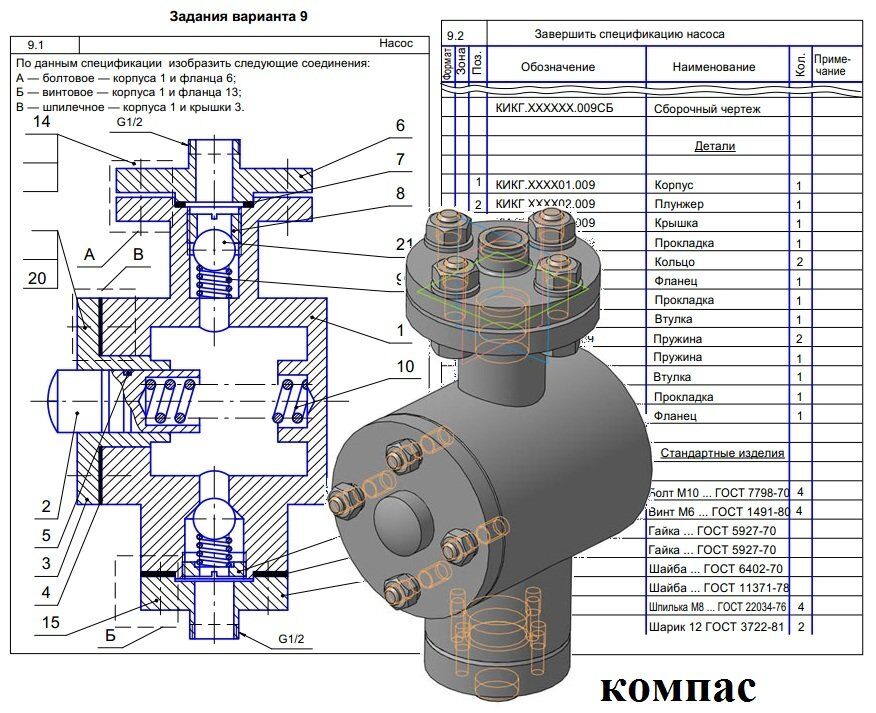

Насос КИКГ.ХХХХ00.009 ЧЕРТЕЖ
Насос - машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. В плунжерном насосе перемещение жидкости осуществляется благодаря периодическому изменению объема рабочей полости насоса.
Насос состоит из корпуса 1, к которому крепится при помощи шпилек 20, шайб и гаек крышка 3. В крышке 3 установлен плунжер 2, отжимаемый пружиной 10. Фланец 6 прикреплен к фланцу корпуса болтами 14, шайбами и гайками. Во фланце корпуса установлен всасывающий клапан, представляющий собой втулку 8, шарик 21 и пружину 9. С нижней стороны корпуса прикреплен фланец 13 при помощи винтов 15. В нижней части корпуса в цилиндрической расточке расположен клапан нагнетательный (шарик, пружина и втулка 11).
Возвратно-поступательноедвижение плунжера 2 осуществляется от эксцентрика 9 (эксцентрик на чертеже не показан), соприкасающегося со сферической поверхностью плунжера. При движении плунжера влево в полости корпуса образуется разрежение, и масло из емкости засасывается через фланец 6. При этом шарик 21 всасывающего клапана перемещается вниз, сжимая пружину 9. При движении плунжера вправо увеличивается давление масла в полости корпуса, верхний шарик прижимается к втулке 8 всасывающего клапана и препятствует выходу масла из корпуса, а нижний шарик нагнетательного клапана под давлением масла сжимает пружину и открывает отверстие. Масло через фланец 13 идет в систему. Во избежание утечки жидкости между плунжером 2 и крышкой 3 в расточках плунжера установлены кольца 5. Герметизация фланца 6 и корпуса осуществлена прокладкой 7. Уплотнение корпуса и фланца 13 выполнено при помощи прокладки 12.

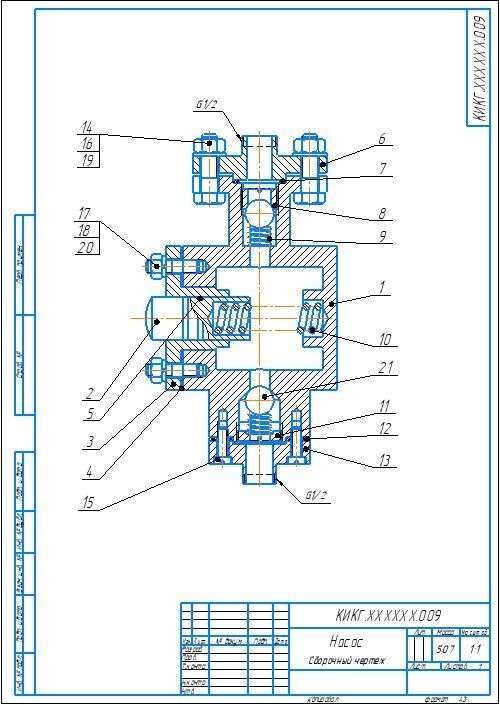

Насос КИКГ.ХХХХ00.009 Сб
Насос КИКГ.ХХХХ00.009 спецификация
Насос КИКГ.ХХХХ00.009 3д модель

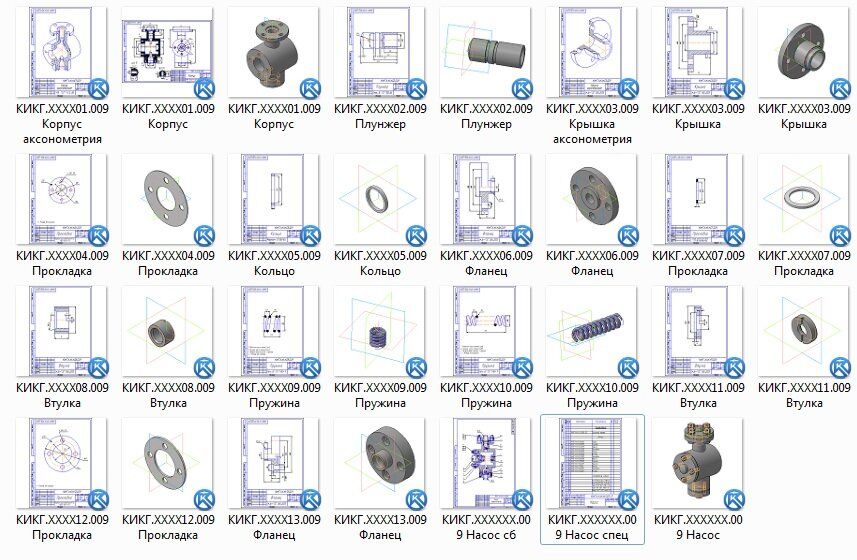

Насос КИКГ.ХХХХ00.009 чертежи
Корпус КИКГ.ХХХХ01.009
Плунжер КИКГ.ХХХХ02.009
Крышка КИКГ.ХХХХ03.009
Прокладка КИКГ.ХХХХ05.009
Фланец КИКГ.ХХХХ06.009
Прокладка КИКГ.ХХХХ07.009
Втулка КИКГ.ХХХХ08.009
Пружина КИКГ.ХХХХ09.009
Пружина КИКГ.ХХХХ10.009
Втулка КИКГ.ХХХХ11.009
Прокладка КИКГ.ХХХХ12.009
Фланец КИКГ.ХХХХ13.009
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
