ДЗ 6: Кран спускной

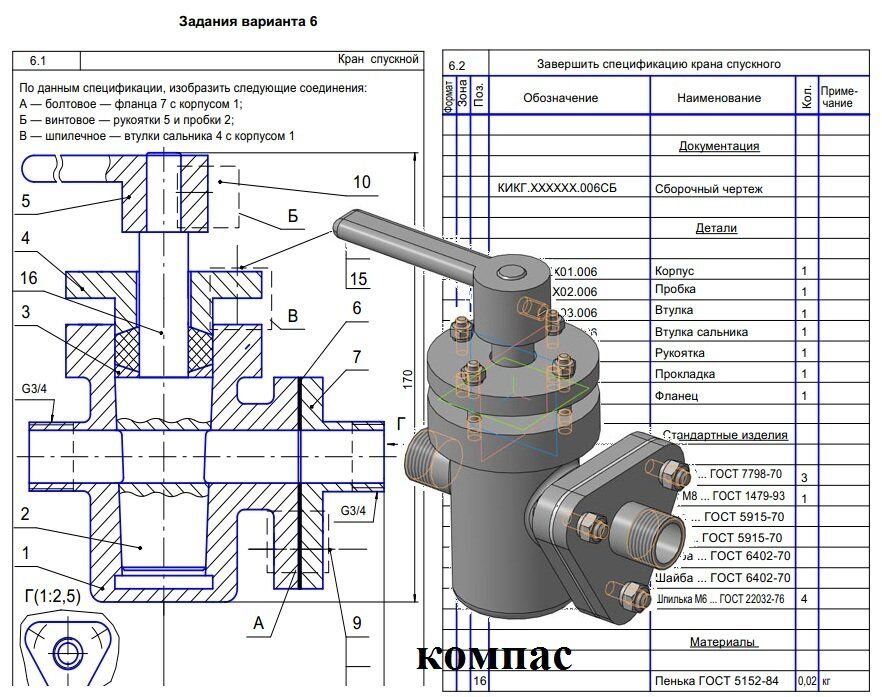

Кран спускной КИКГ.ХХХХХХ.006 ЧЕРТЕЖ
Спускной кран является одним из видов арматуры трубопроводов и предназначается для спуска жидкости из системы.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2. В верхней части корпуса установлена втулка сальника 4, уплотняющая сальниковую набивку 16. Между набивкой и верхним основанием конической части пробки установлена втулка 3. Втулка сальника 4 крепится к корпусу 1 шпильками 15, шайбами и гайками. Для поворачивания пробки в нужное положение на верхнем цилиндрическом конце ее закреплена при помощи установочного винта 10 рукоятка 5. Фланец 7 крепится к корпусу при помощи болтов 9, шайб и гаек. На чертеже кран изображен в открытом положении.
При повороте рукоятки 5 пробка 2, вращаясь, меняет поперечное сечение или полностью перекрывает отверстие, через которое проходит жидкость. К корпусу подсоединяются два трубопровода (на чертеже они не показаны), по которым проходит жидкость. С одной стороны трубопровод подсоединяется к резьбовому концу фланца 7, а с другой — к резьбовому патрубку корпуса. Полное прилегание сопряженных поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Во избежание утечки жидкости между корпусом 1 и фланцем 7 установлена прокладка 6.

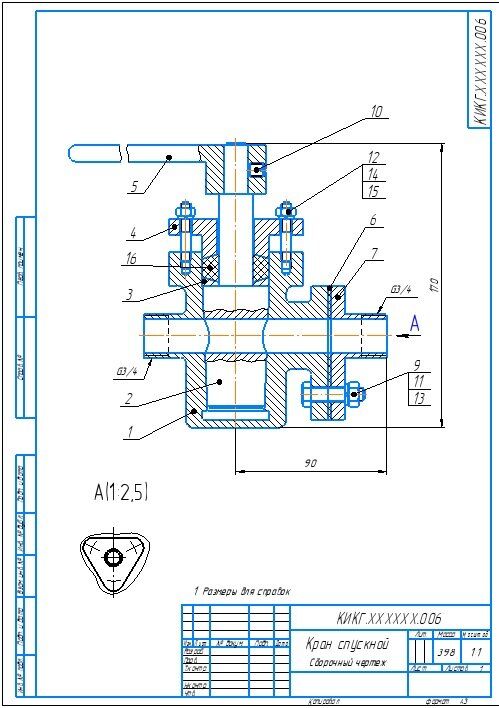

Кран спускной КИКГ.ХХХХХХ.006 сб
Кран спускной КИКГ.ХХХХХХ.006 спецификация
Кран спускной КИКГ.ХХХХХХ.006 3д модель
Кран спускной КИКГ.ХХХХХХ.006 чертежи
Соединения резьбовые КИКГ.ХХХХХХ.006
Корпус КИКГ.ХХХХ01.006
Пробка КИКГ.ХХХХ02.006
Втулка КИКГ.ХХХХ03.006
Втулка сальника КИКГ.ХХХХ04.006
Рукоядка КИКГ.ХХХХ05.006
Прокладка КИКГ.ХХХХ06.006
Фланец КИКГ.ХХХХ07.006

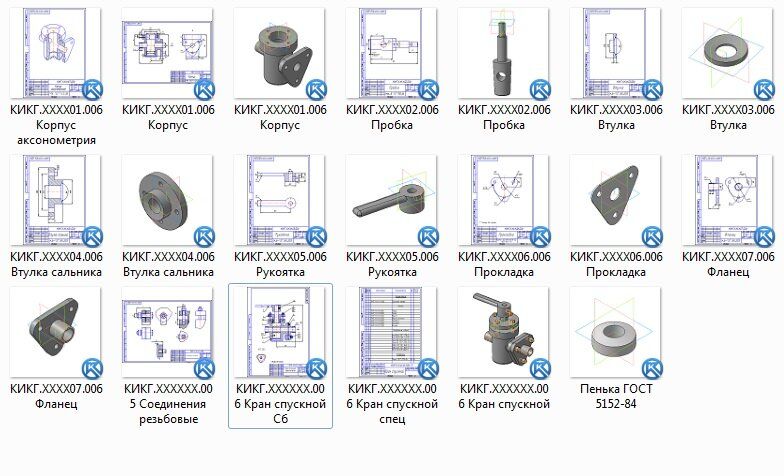

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
