ДЗ 4: Пневмоцилиндр

Пневмоцилиндр КИКГ.ХХХХХХ.004 ЧЕРТЕЖ
Описание пневмоцилиндра

Пневмоцилиндры по принципу действия можно разделить на односторонние и двухсторонние. В односторонних цилиндрах сжатый воздух подается только в одну сторону от поршня. В цилиндрах двухстороннего действия воздух подается поочередно в обе полости, и поршень перемещается в обоих направлениях под нагрузкой. Пневмоцилиндры приводят в движение рабочие органы, которые перемещаются в любых направлениях, когда требуется преодолеть сопротивление при прямом и обратном ходах.
Движение поршня 5 происходит под действием сжатого воздуха. Подавая воздух через правое отверстие корпуса 2 или нижнее отверстие крышки 3, для чего в эти резьбовые отверстия ввинчиваются наконечники шлангов компрессора, можно двигать поршень вниз или вверх, и тем самым придавать нужное движение механизму, присоединенному к штоку поршня. Кольца имеют прорезь под углом 45°. Поршень 3 закреплен на шток 2 гайкой 12, шайбой и шплинтом 17.
В корпусе 2 в месте выхода штока 2 расположено уплотняющее устройство (сальник) 18, предупреждающее просачивание воздуха через зазор между штоком 7 и отверстием в крышке сальника 4. Крепление крышки сальника 4 к корпусу 2 осуществляется шпильками 16. Крышка 5 крепится к корпусу 1 болтами 9.

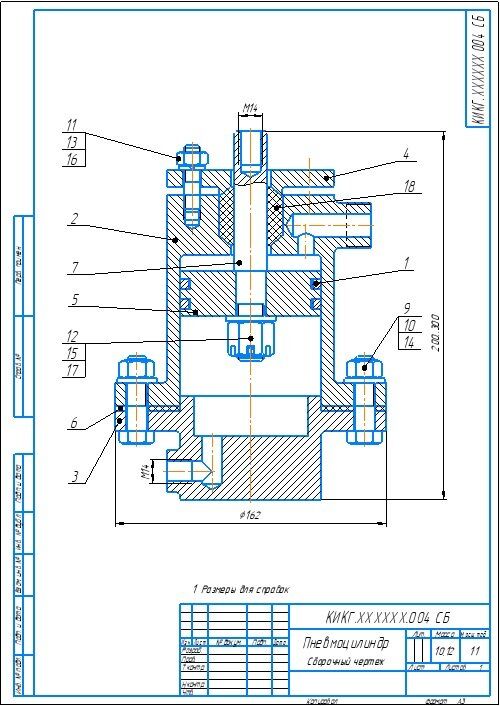

Пневмоцилиндр КИКГ.ХХХХХХ.004 СБ

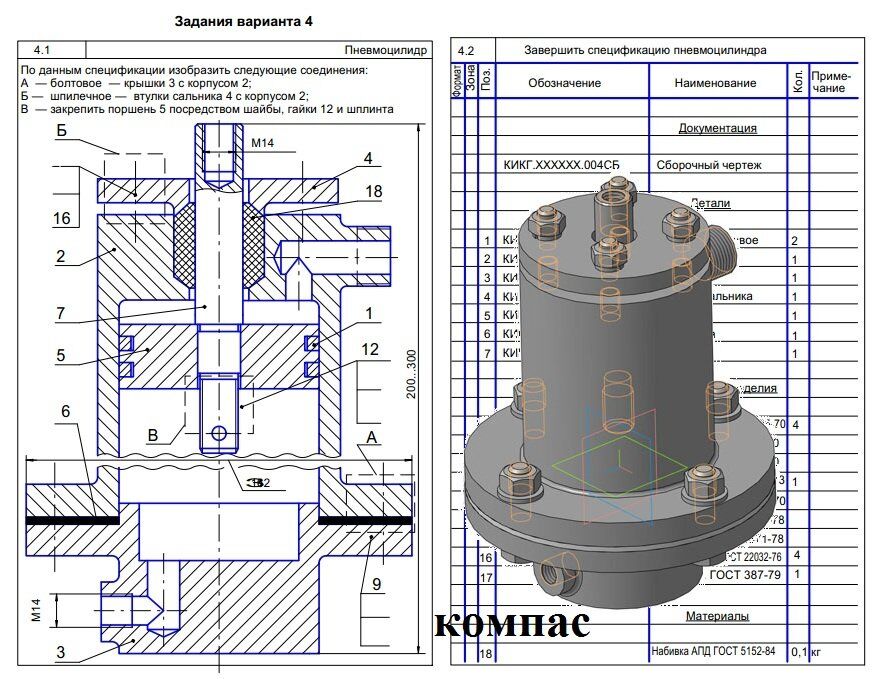

Пневмоцилиндр КИКГ.ХХХХХХ.004 Спецификация
Пневмоцилиндр КИКГ.ХХХХХХ.004 3d сборка
Пневмоцилиндр КИКГ.ХХХХХХ.004 чертежи
Соединения резьбовые КИКГ.ХХХХХХ.004
Кольцо поршневое КИКГ.ХХХХ01.004
Корпус КИКГ.ХХХХ02.004
Крышка КИКГ.ХХХХ03.004
Крышка сальника КИКГ.ХХХХ04.004
Поршень КИКГ.ХХХХ05.004
Прокладка КИКГ.ХХХХ06.004
Шток КИКГ.ХХХХ07.004

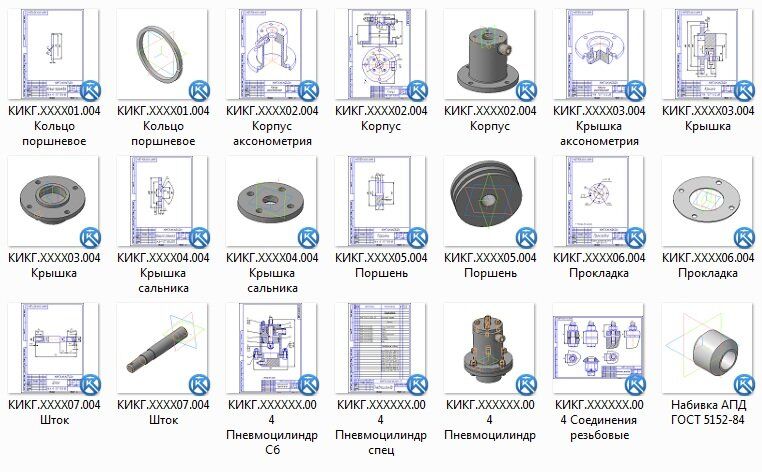

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
