ДЗ: Вентиль сферический вариант 16
Описание
Вентиль сферический. Вариант 16 ЧЕРТЕЖ

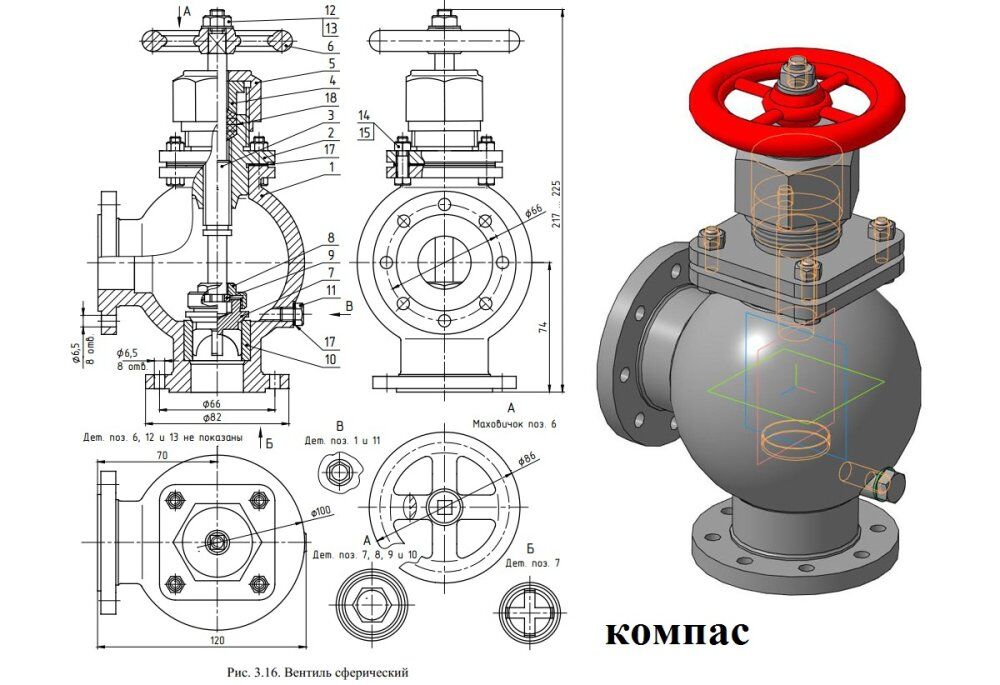

Вентиль (рис. 3.16) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на емкость (не изображена) посредством расположенного под ним круглого фланца с 8-ю крепежными отверстиями диаметром 6,5 мм.
Отвод жидкости от вентиля осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством бокового круглого фланца с крепежными отверстиями диаметром 6,5 мм. Входное отверстие в полость корпуса перекрывает расположенный в направляющей втулке 10 клапан 7. Клапан 7 удерживают в нижнем положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен благодаря накидной гайке 8, навинченной на клапан сверху, и разрезному стопорному кольцу 9 прямоугольного сечения. Сверху полость корпуса закрыта квадратной крышкой 2, притянутой до упора в его квадратный фланец через прокладку 17 из паронита (ГОСТ 15180-86) болтами 14 (ГОСТ 7805-70) и гайками 15 (ГОСТ 5915-70). Смотровое отверстие внизу справа запирает пробка 11 с прокладкой 16 из того же материала, обеспечивающего герметичность соединений.
Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 18 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 5 через сальниковую втулку 4.
Для приведения шпинделя 3 во вращение усилием руки, на его верхнем конце установлен маховичок 6, посаженный на призматический хвостовик квадратного сечения, удерживаемый шестигранной гайкой 12 М8 (ГОСТ 5915-70) и шайбой 13 (ГОСТ 11371-78).

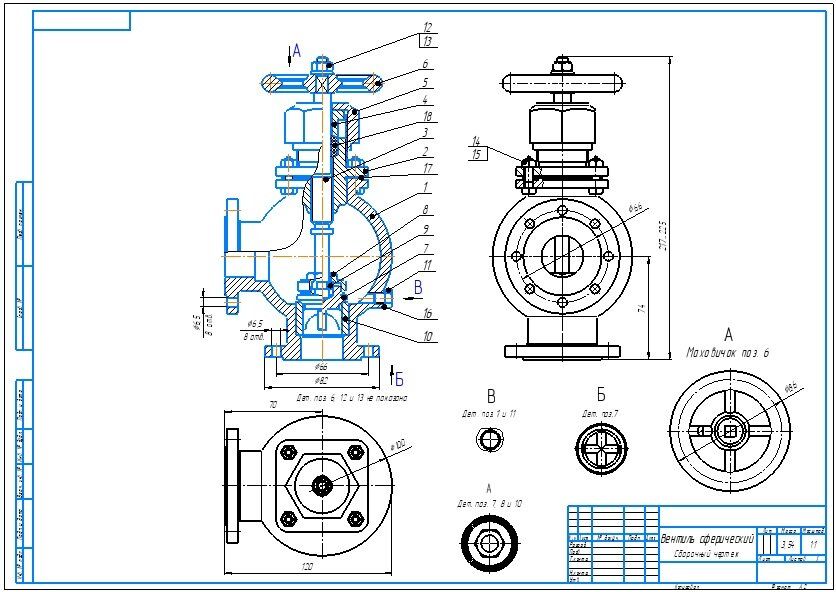

Вентиль сферический. Вариант 16 сб
Вентиль сферический. Вариант 16 спецификация
Вентиль сферический. Вариант 16 3d сборка
Вентиль сферический. Вариант 16 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Сальниковая втулка
05 Накидная гайка
06 Маховичок
07 Клапан
08 Накидная гайка
09 Стопорное кольцо
10 Направляющая втулка
11 Пробка

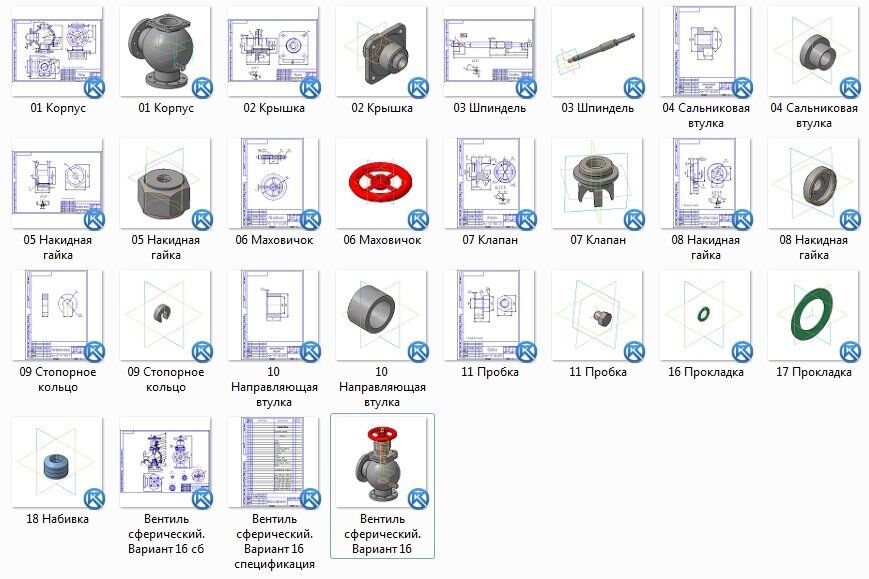

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Вентиль (рис. 3.16) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на емкость (не изображена) посредством расположенного под ним круглого фланца с 8-ю крепежными отверстиями диаметром 6,5 мм. Отвод жидкости от вентиля осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством бокового круглого фланца с крепежными отверстиями диаметром 6,5 мм. Входное отверстие в полость корпуса перекрывает расположенный в направляющей втулке 10 клапан 7. Клапан 7 удерживают в нижнем положении и перемещают по высоте шпинделем 3, с нижним концом которого тот соединен благодаря накидной гайке 8, навинченной на клапан сверху, и разрезному стопорному кольцу 9 прямоугольного сечения. Сверху полость корпуса закрыта квадратной крышкой 2, притянутой до упора в его квадратный фланец через прокладку 17 из паронита (ГОСТ 15180-86) болтами 14 (ГОСТ 7805-70) и гайками 15 (ГОСТ 5915-70). Смотровое отверстие внизу справа запирает пробка 11 с прокладкой 16 из того же материала, обеспечивающего герметичность соединений.
Шпиндель 3 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 18 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 5 через сальниковую втулку 4.
Для приведения шпинделя 3 во вращение усилием руки, на его верхнем конце установлен маховичок 6, посаженный на призматический хвостовик квадратного сечения, удерживаемый шестигранной гайкой 12 М8 (ГОСТ 5915-70) и шайбой 13 (ГОСТ 11371-78).
Вентиль сферический. Вариант 16 сб Вентиль сферический. Вариант 16 спецификация
Вентиль сферический. Вариант 16 3d сборка
Вентиль сферический. Вариант 16 чертежи
01 Корпус
02 Крышка
03 Шпиндель
04 Сальниковая втулка
05 Накидная гайка
06 Маховичок
07 Клапан
08 Накидная гайка
09 Стопорное кольцо
10 Направляющая втулка
11 Пробка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
1,16 Mb
Список файлов
Вентиль сферический
01 Корпус.cdw
01 Корпус.m3d
02 Крышка.cdw
02 Крышка.m3d
03 Шпиндель.cdw
03 Шпиндель.m3d
04 Сальниковая втулка.cdw
04 Сальниковая втулка.m3d
05 Накидная гайка.cdw
05 Накидная гайка.m3d
06 Маховичок.cdw
06 Маховичок.m3d
07 Клапан.cdw
07 Клапан.m3d
08 Накидная гайка.cdw
08 Накидная гайка.m3d
09 Стопорное кольцо.cdw
09 Стопорное кольцо.m3d
10 Направляющая втулка.cdw
10 Направляющая втулка.m3d
11 Пробка.cdw
11 Пробка.m3d
16 Прокладка.m3d
17 Прокладка.m3d
18 Набивка.m3d
Вентиль сферический. Вариант 16 сб.cdw
Вентиль сферический. Вариант 16 спецификация.spw
Вентиль сферический. Вариант 16.a3d
