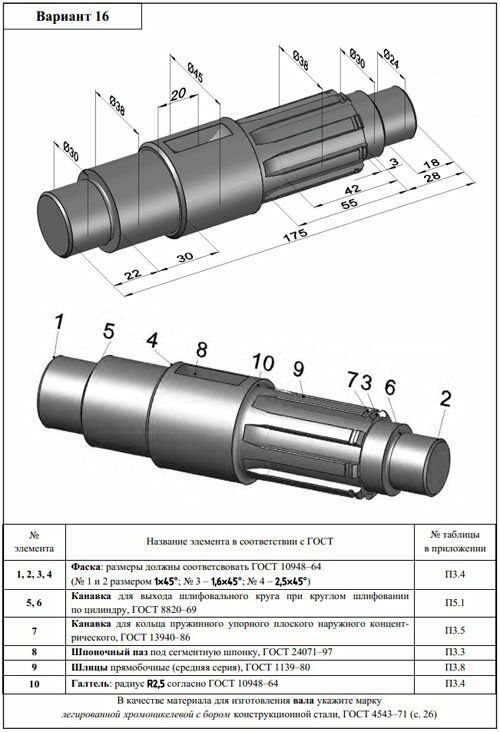

Задача: Вал вариант 16

Вал БНТУ.ИГ0000.016 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

№ элемента

1,2,3,4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 и 2 размером 1х45°; № 3 – 1,6х45°; № 4 – 2,5х45°)
5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
8 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
9 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
10 - Галтель: радиус R2,5 согласно ГОСТ 10948–64

В качестве материала для изготовления вала укажите марку легированной хромоникелевой с бором конструкционной стали, ГОСТ 4543–71

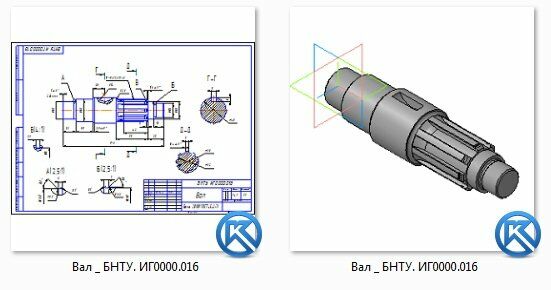

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
