ДЗ: Клапан №1-12
Описание
Чертежи зачтены преподавателем.
Все сделано в инвенторе 2016 года.
Архив содержит:

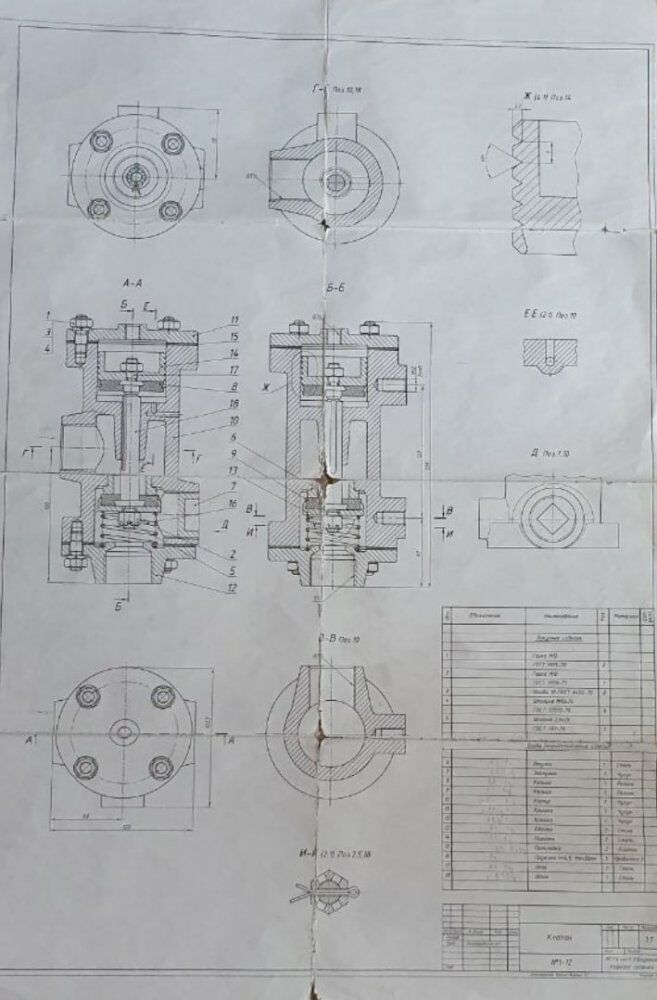

*условие задания.![]()
Все сделано в инвенторе 2016 года.
Архив содержит:
- Втулка 6
- Заглушка 7
- Кольцо 8
- Кольцо 9
- Корпус 10
- Крышка 11
- Крышка 12
- Обойма 13
- Поршень 14
- Прокладка 15
- Пружина 16
- Упор 17
- Шток 18
*условие задания.
