Курсовая работа: Инструментальная наладка для обработки участка детали на многоцелевом станке

Содержание

Задание……………………………………………………………………………2

Исходные данные…………………………………………………………….…..2

1 Проектирование инструментальной наладки для обработки участка детали на многоцелевом станке …………………………………………………………4

1. Структура технологической операции …………………………………4
2. Проектирование ИБ для точения наружных цилиндрических поверхностей на ТП1…………………………………………………….4
3. Проектирование ИБ для растачивания на ТП2….……………………..7
4. Проектирование ИБ для нарезания резьбы на ТП3……………………9
5. Проектирование ИБ для сверления на ТП4………..………………….10

1. Расчет режима резания ……………………………......................................15
   1. Точение НЦП на ТП1….………………..………………………………15
   2. Растачивание на ТП2……………………………………………………17
   3. Нарезание резьбы на ТП3………………………………………………20
   4. Сверление на ТП4….….…………………………………………….…..21
2. Список используемых источников…………………………………………26

Задание:

1 Разработать инструментальную наладку для обработки участка детали «Крышка» на обрабатывающем центре с ЧПУ.

2 Рассчитать режим резания для инструментальных переходов.

Исходные данные:

Обрабатываемая деталь – Крышка (см. рис.1.1); материал – сталь 40ХН.

Технологическая обработка производится на обрабатывающем центре с ЧПУ.

В данной курсовой работе будем рассматривать 5 операций обработки детали:

- токарная – контурное точение;

- токарная – растачивание;

- нарезание резьбы М45х1,5-5Н6Н;

- сверление 6-ти отверстий Æ6,5 мм.

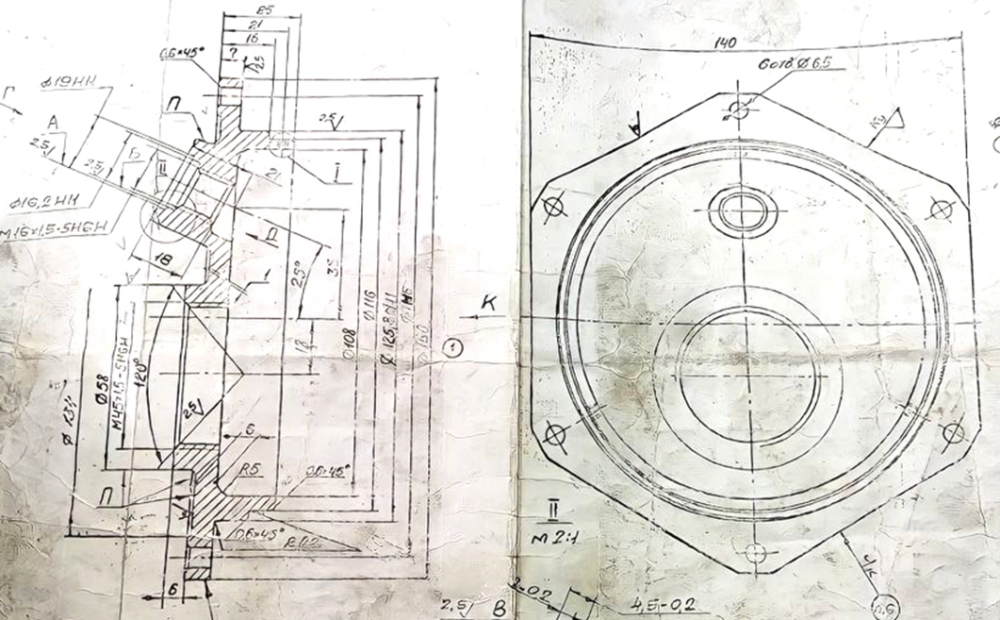

Рисунок 1.1 – Обрабатываемая деталь «Крышка»

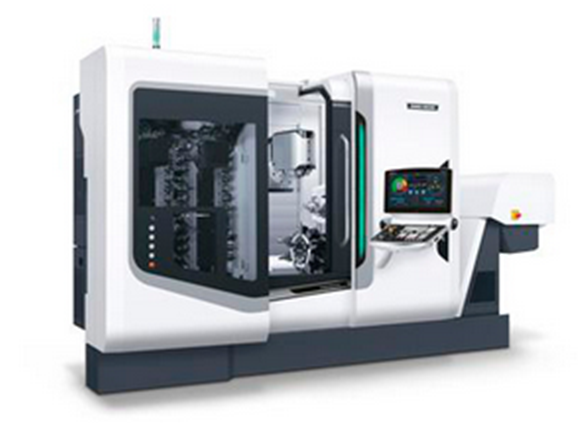

Токарно-фрезерный обрабатывающий центр NTX1000 TZ

Данная модель NTX 1000 TZ представляет собой обрабатывающий центр, предназначенный для высокоэффективной обработки деталей сложной формы и отличающийся прекрасными характеристиками фрезерования и токарной обработки.

Токарно-фрезерные обрабатывающие центры NTX предназначены для комплексной обработки деталей типа «тело вращения» с выполнением всех видов токарных операций, а также плоского и фасонного фрезерования (включая полную 5-ти координатную обработку), радиального и осевого сверления, растачивания, нарезания резьбы на наружных и внутренних поверхностях, фрезерования зубчатых венцов мелкомодульных колес и шлицев на валах.

Таблица 1 Характеристики станка
