Задача 4: Волны вариант 18

Зачтено на максимальный балл

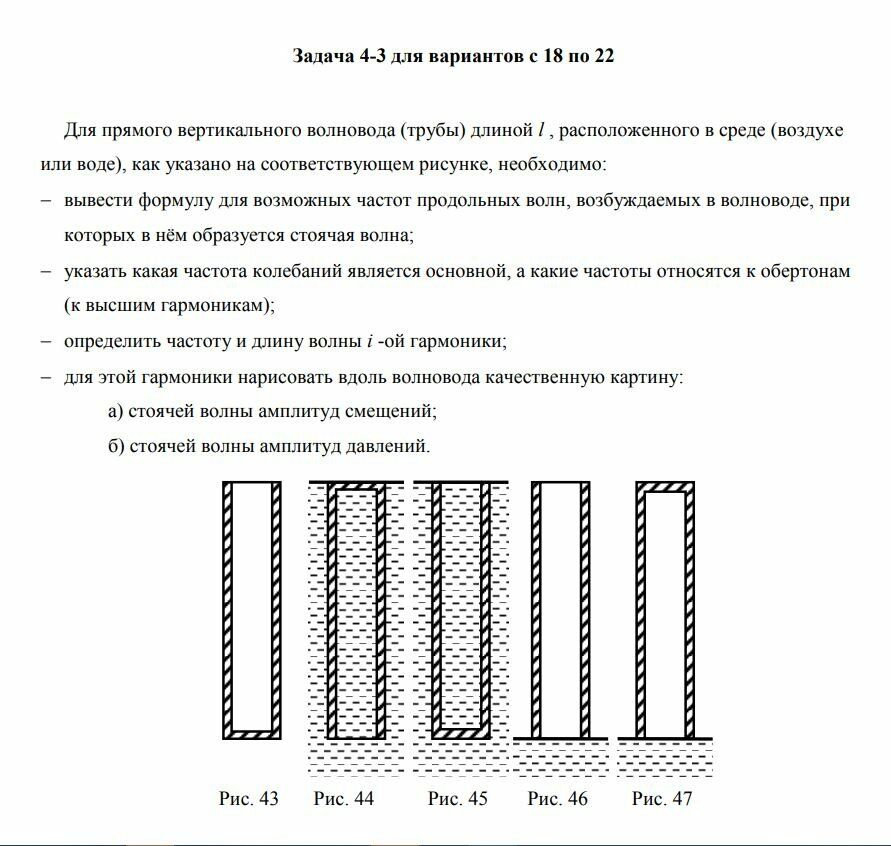

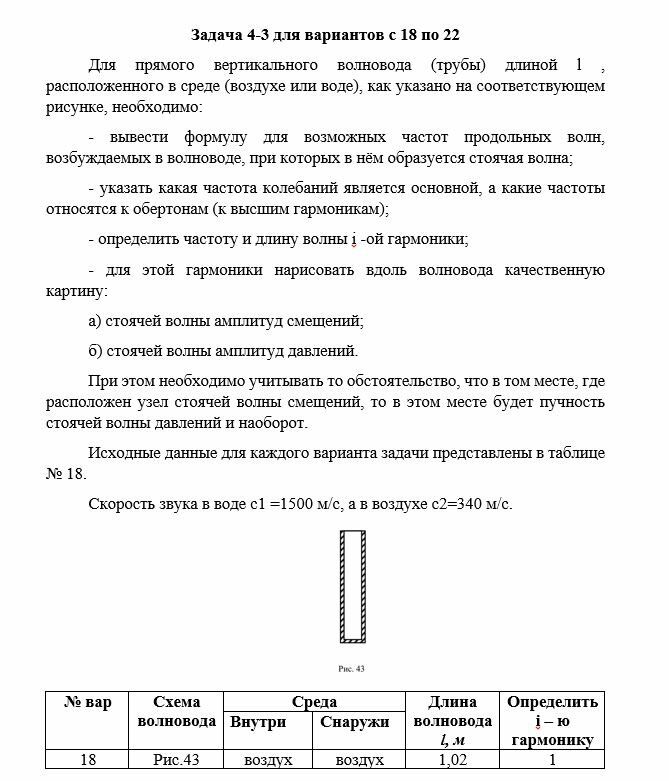

Задача 4-3 для вариантов с 18 по 22

Для прямого вертикального волновода (трубы) длиной l , расположенного в среде (воздухе или воде), как указано на соответствующем рисунке, необходимо:

- вывести формулу для возможных частот продольных волн, возбуждаемых в волноводе, при которых в нём образуется стоячая волна;

- указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам);

- определить частоту и длину волны i -ой гармоники;

- для этой гармоники нарисовать вдоль волновода качественную картину:

a) стоячей волны амплитуд смещений;

б) стоячей волны амплитуд давлений.

При этом необходимо учитывать то обстоятельство, что в том месте, где расположен узел стоячей волны смещений, то в этом месте будет пучность стоячей волны давлений и наоборот.

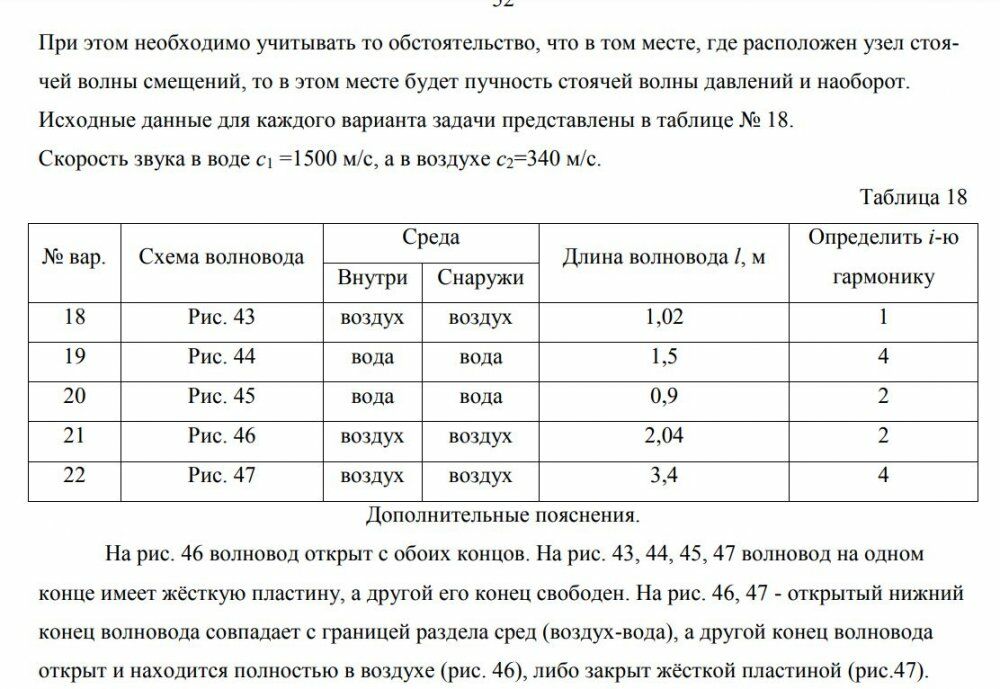

Исходные данные для каждого варианта задачи представлены в таблице № 18.

Скорость звука в воде с1 =1500 м/c, а в воздухе с2=340 м/c.
