Лабораторная работа О: Дифракционная решетка вариант 27

О-27 - Дифракционная решетка

Зачтено на максимальный балл

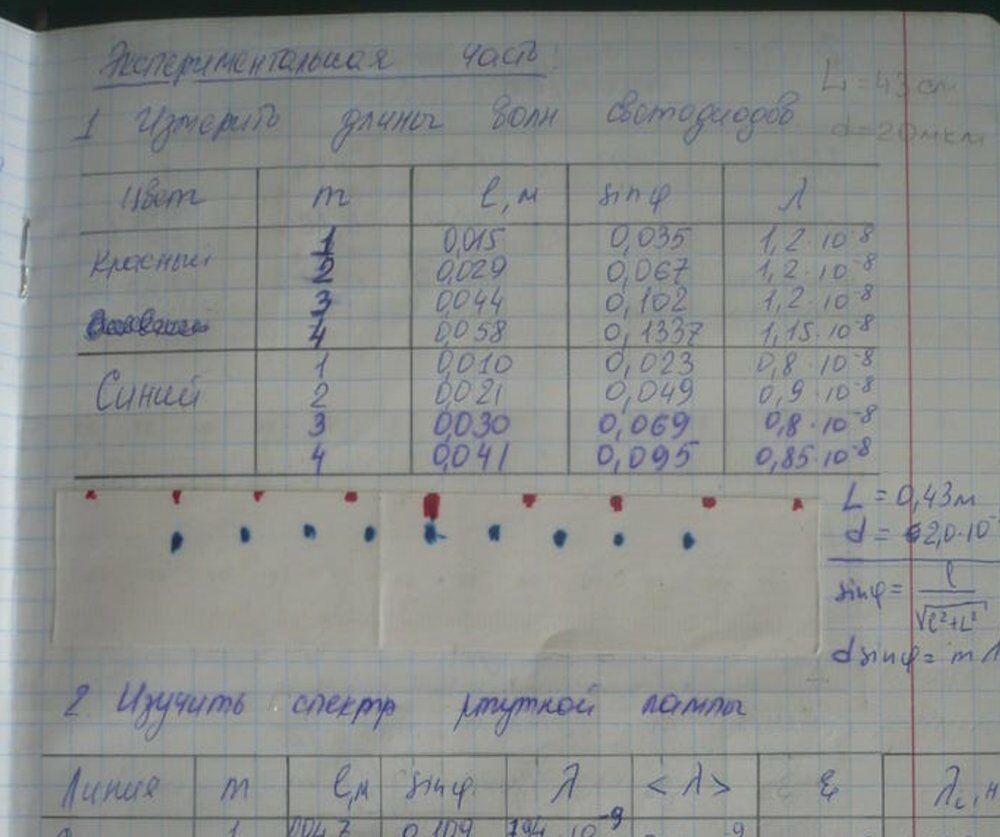

Только ТЕОРЕТИЧЕСКАЯ ЧАСТЬ и ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ, нет КОНТРОЛЬНЫЕ ВОПРОСЫ

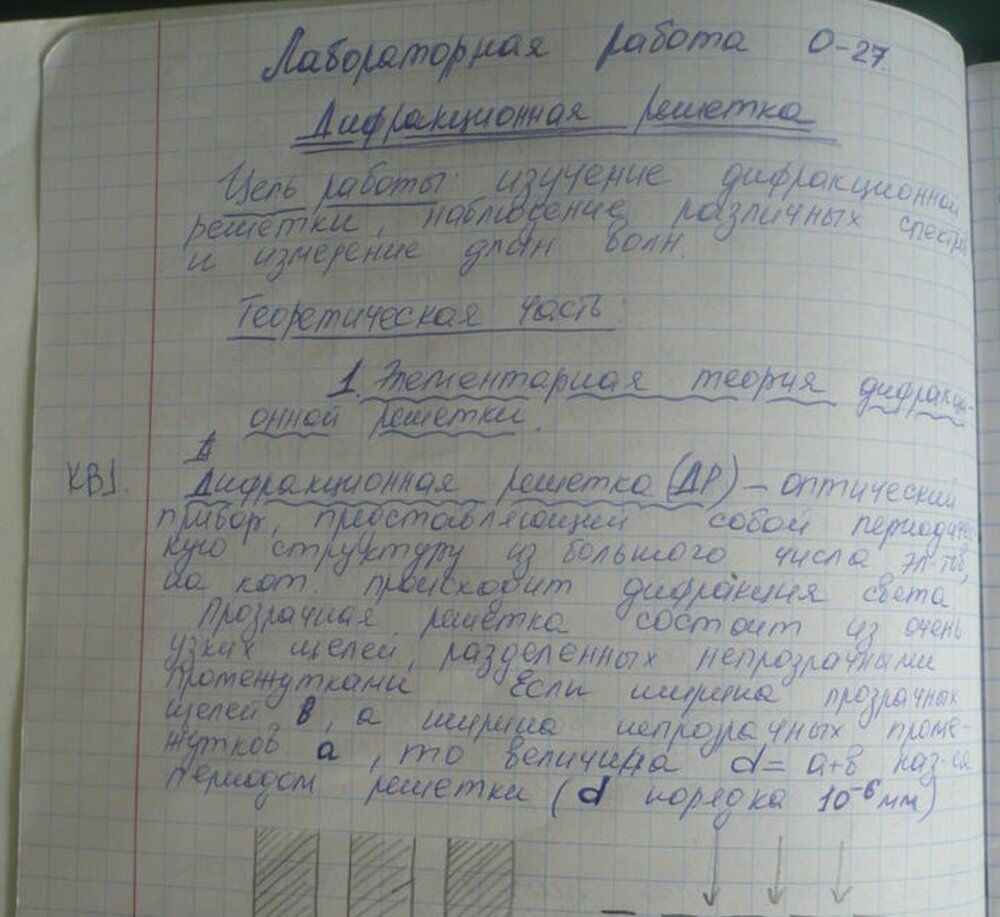

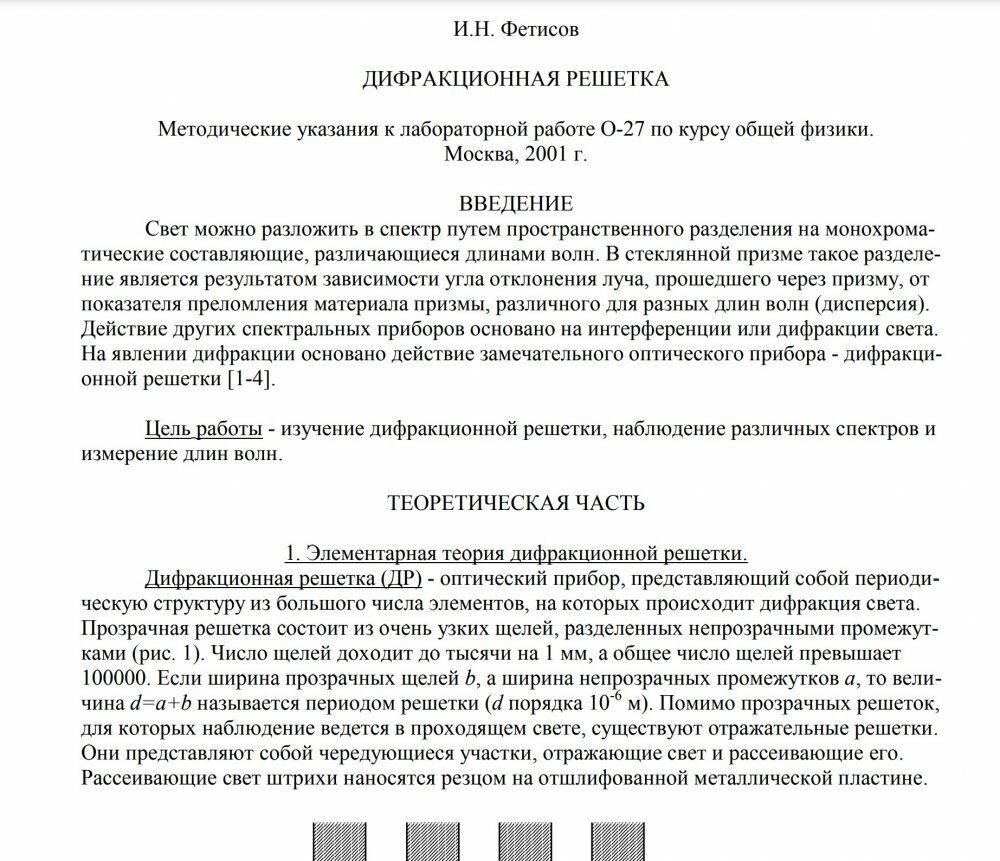

Свет можно разложить в спектр путем пространственного разделения на монохроматические составляющие, различающиеся длинами волн. В стеклянной призме такое разделение является результатом зависимости угла отклонения луча, прошедшего через призму, от показателя преломления материала призмы, различного для разных длин волн (дисперсия). Действие других спектральных приборов основано на интерференции или дифракции света. На явлении дифракции основано действие замечательного оптического прибора - дифракционной решетки [1-4]. Цель работы - изучение дифракционной решетки, наблюдение различных спектров и измерение длин волн. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ 1. Элементарная теория дифракционной решетки. Дифракционная решетка (ДР) - оптический прибор, представляющий собой периодическую структуру из большого числа элементов, на которых происходит дифракция света. Прозрачная решетка состоит из очень узких щелей, разделенных непрозрачными промежутками (рис. 1). Число щелей доходит до тысячи на 1 мм, а общее число щелей превышает 100000. Если ширина прозрачных щелей b, а ширина непрозрачных промежутков a, то величина d=a+b называется периодом решетки (d порядка 10-6 м). Помимо прозрачных решеток, для которых наблюдение ведется в проходящем свете, существуют отражательные решетки. Они представляют собой чередующиеся участки, отражающие свет и рассеивающие его. Рассеивающие свет штрихи наносятся резцом на отшлифованной металлической пластине.
