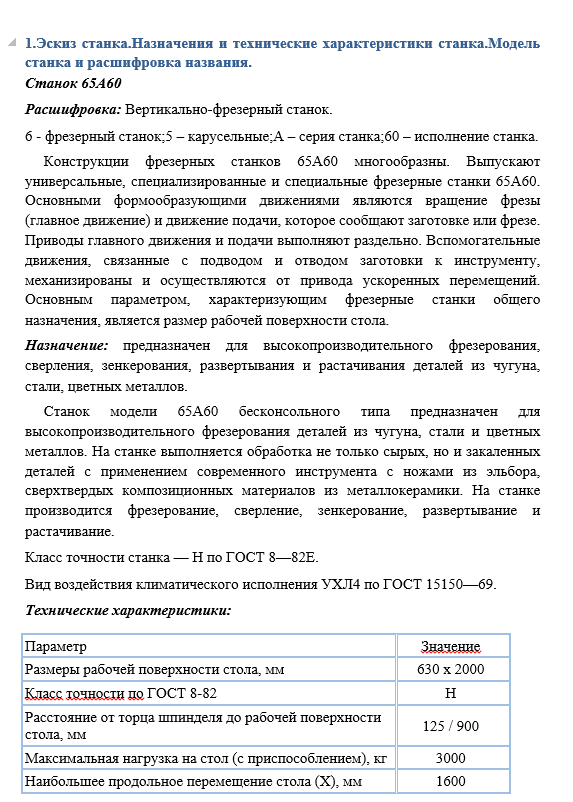

1.Эскиз станка.Назначения и технические характеристики станка.Модель станка и расшифровка названия.

Станок 65А60

Расшифровка: Вертикально-фрезерный станок.

6 - фрезерный станок;5 – карусельные;А – серия станка;60 – исполнение станка.

Конструкции фрезерных станков 65А60 многообразны. Выпускают универсальные, специализированные и специальные фрезерные станки 65А60. Основными формообразующими движениями являются вращение фрезы (главное движение) и движение подачи, которое сообщают заготовке или фрезе. Приводы главного движения и подачи выполняют раздельно. Вспомогательные движения, связанные с подводом и отводом заготовки к инструменту, механизированы и осуществляются от привода ускоренных перемещений. Основным параметром, характеризующим фрезерные станки общего назначения, является размер рабочей поверхности стола.

Назначение: предназначен для высокопроизводительного фрезерования, сверления, зенкерования, развертывания и растачивания деталей из чугуна, стали, цветных металлов.

Станок модели 65А60 бесконсольного типа предназначен для высокопроизводительного фрезерования деталей из чугуна, стали и цветных металлов. На станке выполняется обработка не только сырых, но и закаленных деталей с применением современного инструмента с ножами из эльбора, сверхтвердых композиционных материалов из металлокерамики. На станке производится фрезерование, сверление, зенкерование, развертывание и растачивание.

Класс точности станка — Н по ГОСТ 8—82Е.

Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.
