Неразветвленная цепь переменного тока, изображенная на рисунке, содержит активные, индуктивное и емкостное сопротивления. Определить следующие величины, если они не заданы в таблице 5.1: 1) полное сопротивление цепи Z; 2) угол сдвига фаз φ (по вели

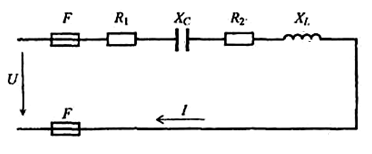

Неразветвленная цепь переменного тока, изображенная на рисунке, содержит активные, индуктивное и емкостное сопротивления.

Определить следующие величины, если они не заданы в таблице 5.1:

1. полное сопротивление цепи Z;
2. угол сдвига фаз φ (по величине и знаку);
3. напряжение U, приложенное к цепи;
4. силу тока I;
5. активную Р, реактивную Q и полную S мощности, потребляемые цепью.

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

Начертить в масштабе треугольники сопротивлений и мощностей.

Пояснить, как нужно изменить реактивное сопротивление, чтобы в цепи возник резонанс напряжений, и чему будет равен ток в цепи при резонансе.
