Вопросы/задания к контрольной работе: Расчёт сложной электрической цепи синусоидального тока
Описание
РАСЧЕТ ЦЕПИ ПЕРЕМЕННОГО ТОКА

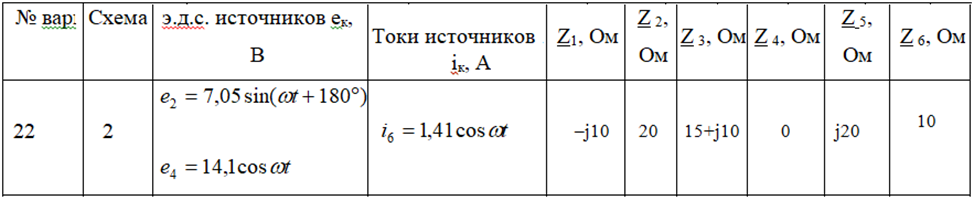

Для электрической схемы, соответствующей номеру варианта, выполнить следующее:
1. Определить токи во всех ветвях схемы методом контурных токов.
2. Определить токи во всех ветвях схемы методом узловых потенциалов.
3. Определить ток I1 методом эквивалентного источника э.д.с.
4. Токи ветвей записать в алгебраической и показательной форме записи.
5. Написать уравнения по законам Кирхгофа. С помощью этих уравнений проверить правильность расчёта, проведенного в п.п. 1 и 2.
6. Составить баланс активных и реактивных мощностей.
7. Построить векторную диаграмму токов
8. Записать выражения для мгновенных значений токов ветвей.
9. Построить на одном графике зависимости мгновенных значений тока и э.д.с. одной ветви от относительного времени ωt.
Решение.
