ДЗ 1: Расчет сложных линейных цепей постоянного тока вариант 55
Описание
Вариант 55 - ДЗ №1 - Расчет сложных линейных цепей постоянного тока
⭐ Работа уже готова и проверена преподавателями
🏅 Сдана на максимальный балл – более 100 успешных сдач
📖 Полное соответствие методическим указаниям МГТУ им. Н.Э. Баумана
✅ Что вы получите:
🧾 Готовые расчёты и выводы
📑 Оформление по ГОСТ и требованиям кафедры
💻 Файл в удобном формате
🌟 Почему выбирают именно эту работу:
🔝 Более 100 проданных работ, рейтинг автора 5/5
🎯 Гарантия успешной сдачи – работа проверена и одобрена
⏳ Экономия времени – скачивай и сдавай без доработок
🔒 Конфиденциальность – ваши данные под защитой
🚀 Сделайте шаг к лёгкой сдаче:
👉 Нажмите «Купить» и скачайте готовый файл прямо сейчас
🔥 Не тратьте время на написание – решение уже ждёт вас!
Спасибо за покупку 🥰🥰 🥰

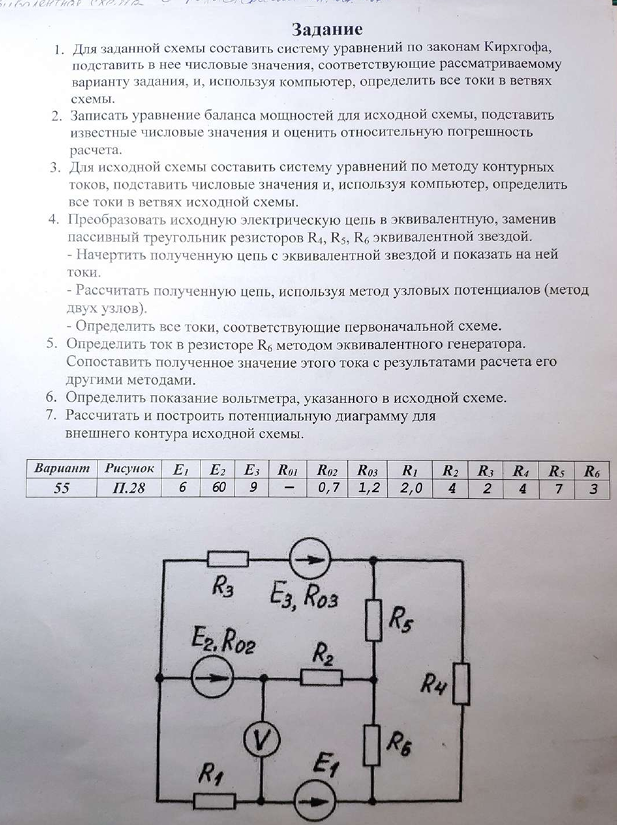

Задание

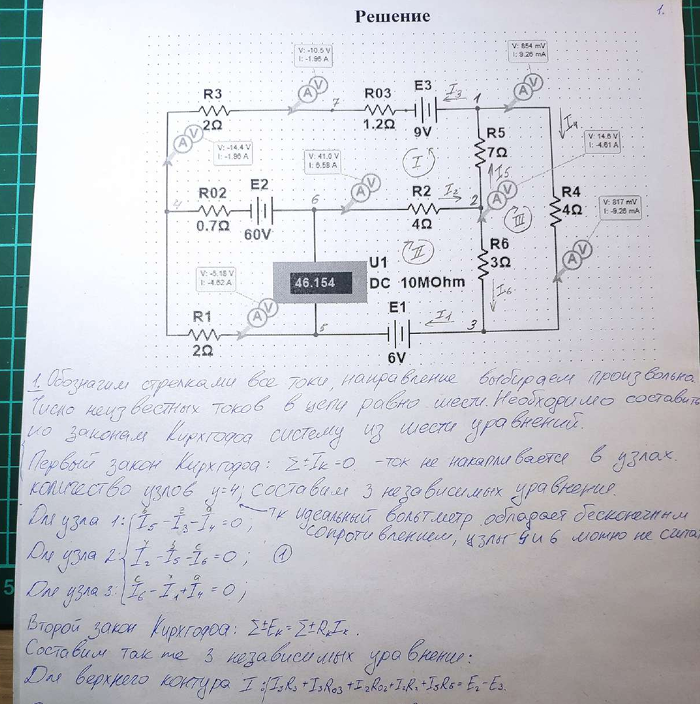

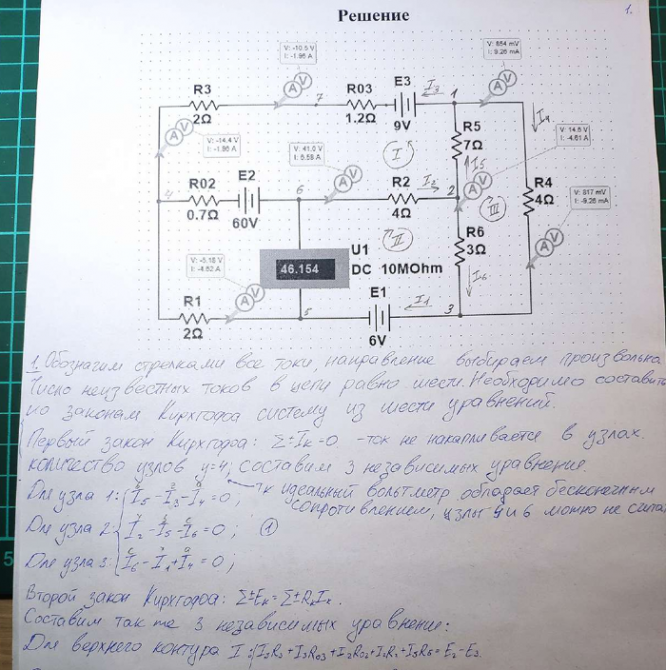

- Для заданной схемы составить систему уравнений по законам Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы.
- Записать уравнение баланса мощностей для исходной схемы, подставить известные числовые значения и оценить относительную погрешность расчета.
- Для исходной схемы составить систему уравнений по методу контурных токов, подставить числовые значения и, используя компьютер, определить все токи в ветвях исходной схемы.
- Преобразовать исходную электрическую цепь в эквивалентную, заменив пассивный треугольник резисторов R4, R5, R6 эквивалентной звездой.
- Начертить полученную цепь с эквивалентной звездой и показать на ней токи.
- Рассчитать полученную цепь, используя метод узловых потенциалов (метод двух узлов).
- Определить все токи, соответствующие первоначальной схеме.
- Определить ток в резисторе R6 методом эквивалентного генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.
- Определить показание вольтметра, указанного в исходной схеме.
- Рассчитать и построить потенциальную диаграмму для
внешнего контура исходной схемы.
Вариант | Рисунок | Е1 | Е2 | Е3 | R01 | R02 | R03 | R1 | R2 | R3 | R4 | R5 | R6 | |
55 | П.28 | 6 | 60 | 9 | — | 0,7 | 1,2 | 2,0 | 4 | 2 | 4 | 7 | 3 | |
| | | | | | | | | | | | | | | |
