ДЗ 2: Технология изготовления поковок - Ступица вариант 10
-66%
Описание
на тему:
«Технология изготовления поковок »

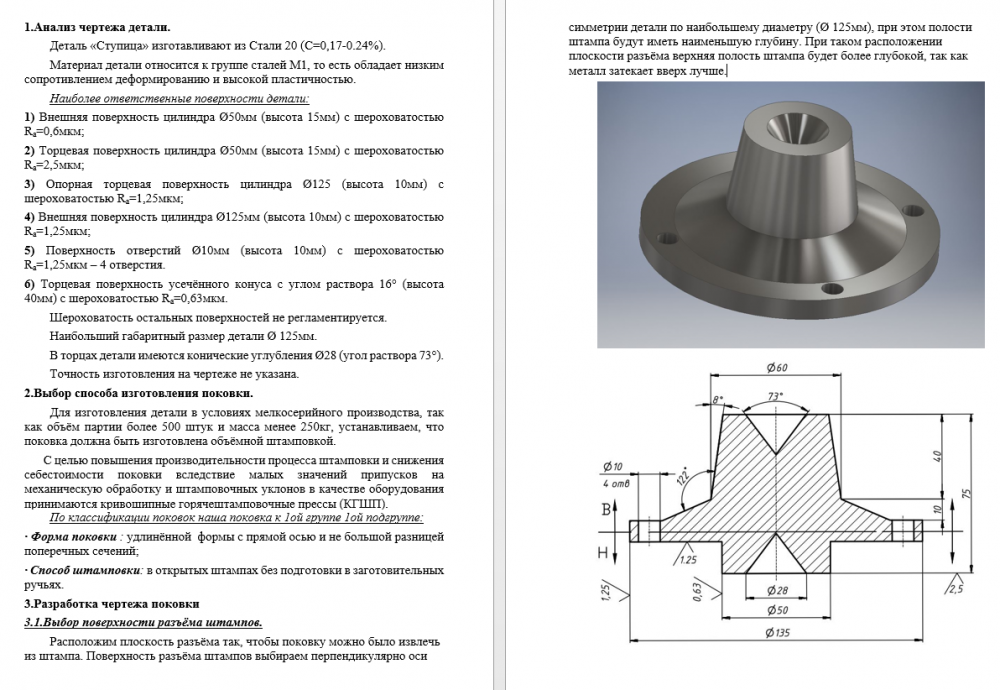

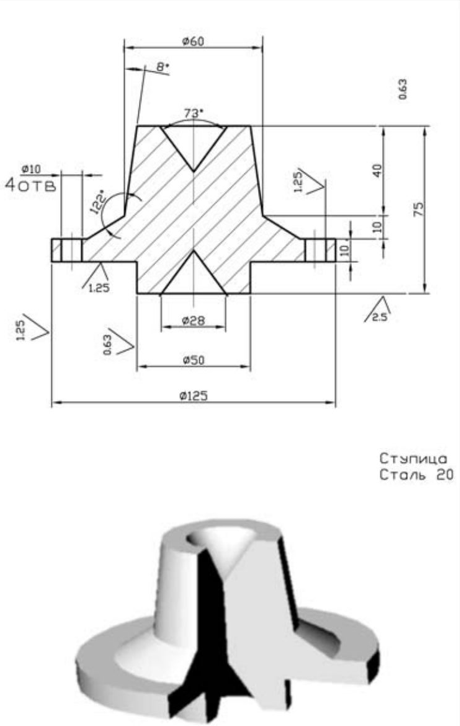

Деталь «Ступица » изготавливают из Стали 20 (С=0,17-0.24%). Материал детали относится к группе сталей М1, то есть обладает низким сопротивлением деформированию и высокой пластичностью. Наиболее ответственные поверхности детали: 1) Внешняя поверхность цилиндра Ø50мм (высота 15мм) с шероховатостью Ra=0,6мкм; 2) Торцевая поверхность цилиндра Ø50мм (высота 15мм) с шероховатостью Ra=2,5мкм; 3) Опорная торцевая поверхность цилиндра Ø125 (высота 10мм) с шероховатостью Ra=1,25мкм; 4) Внешняя поверхность цилиндра Ø125мм (высота 10мм) с шероховатостью Ra=1,25мкм; 5) Поверхность отверстий Ø10мм (высота 10мм) с шероховатостью Ra=1,25мкм – 4 отверстия. 6) Торцевая поверхность усечённого конуса с углом раствора 16° (высота 40мм) с шероховатостью Ra=0,63мкм.
![]()
![]()
Зачтено на максимальный балл
Домашнее задание № 2 по дисциплине ТКМна тему:
«Технология изготовления поковок »
Деталь «Ступица » изготавливают из Стали 20 (С=0,17-0.24%). Материал детали относится к группе сталей М1, то есть обладает низким сопротивлением деформированию и высокой пластичностью. Наиболее ответственные поверхности детали: 1) Внешняя поверхность цилиндра Ø50мм (высота 15мм) с шероховатостью Ra=0,6мкм; 2) Торцевая поверхность цилиндра Ø50мм (высота 15мм) с шероховатостью Ra=2,5мкм; 3) Опорная торцевая поверхность цилиндра Ø125 (высота 10мм) с шероховатостью Ra=1,25мкм; 4) Внешняя поверхность цилиндра Ø125мм (высота 10мм) с шероховатостью Ra=1,25мкм; 5) Поверхность отверстий Ø10мм (высота 10мм) с шероховатостью Ra=1,25мкм – 4 отверстия. 6) Торцевая поверхность усечённого конуса с углом раствора 16° (высота 40мм) с шероховатостью Ra=0,63мкм.
