ДЗ 2: Расчёт линейной цепи синусоидального тока вариант 17

В файле представлено домашнее задание №2 по курсу "Электротехника и электроника".
Вариант № 17.

Задание:

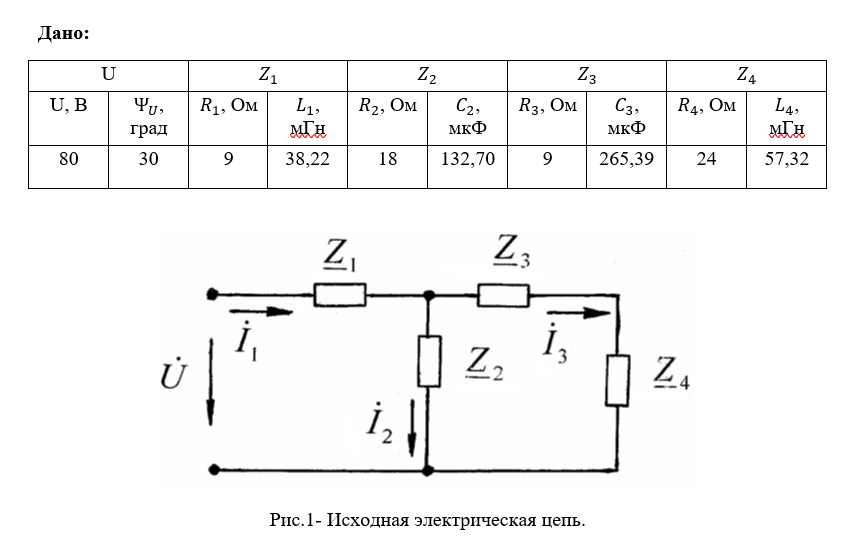

1. Используя символический метод для заданной схемы электрической цепи составить систему уравнений с помощью законов Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и определить все токи в ветвях схемы.

2. Записать уравнение баланса мощностей для заданной схемы электрической цепи, подставить известные числовые значения и оценить относительную погрешность расчета значений активной и реактивной мощностей.

3. Рассчитать потенциалы всех точек в заданной схеме, приняв за нулевой потенциал нижнего угла схемы. Построить на одном графике (совмещенную) векторную диаграмму токов и топографическую диаграмму напряжений для заданной схемы. Обозначить на ней напряжения, соответствующие всем элементах схемы.

4. Определить показания амперметра, вольтметра и ваттметра, указанных в заданной схеме электрической цепи.

5. Используя метод эквивалентного генератора, определить ток в ветви с сопротивлением . Сопоставить полученное значение этого тока с результатами расчета предыдущим методом.

6. Ввести в исходную схему дополнительный элемент , обеспечивающий в ветви с сопротивление режим резонанса напряжений. Используя метод эквивалентного генератора, определить ток и напряжения в ветви с сопротивлением . Построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений для используемой в этом пункте задания преобразованной схемы.

7. Ввести в исходную схему дополнительную ветвь с сопротивлением , параллельно ветви с сопротивлением , чтобы обеспечить на рассматриваемом участке режим резонанса токов. Используя метод эквивалентного генератора, определить токи в сопротивлениях и и суммарный ток . Построить совмещенную векторную диаграмму токов и топографическую диаграмму напряжений для используемой в этом пункте задания преобразованной схемы.
