ДЗ: Вариант 10 - Домашнее задание вариант 10

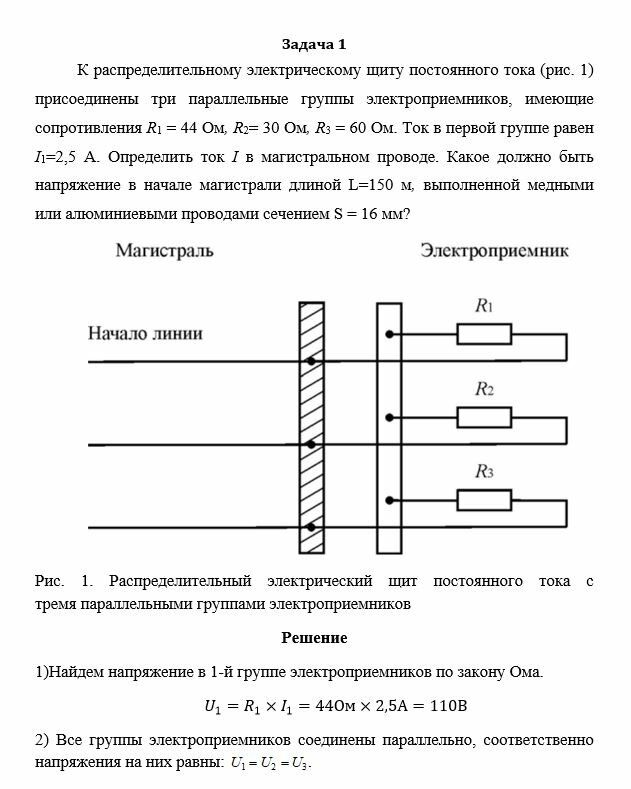

Задача 1

К распределительному электрическому щиту постоянного тока (рис. 1) присоединены три параллельные группы электроприемников, имеющие сопротивления R₁ = 44 Ом, R₂= 30 Ом, R₃ = 60 Ом. Ток в первой группе равен I₁=2,5 А. Определить ток I в магистральном проводе. Какое должно быть напряжение в начале магистрали длиной L=150 м, выполненной медными или алюминиевыми проводами сечением S = 16 мм?

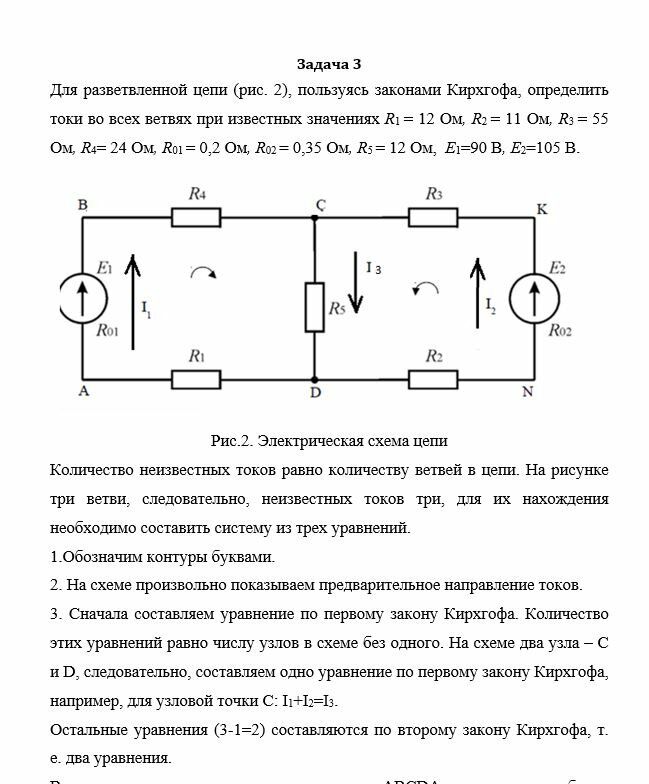

Задача 3

Для разветвленной цепи (рис. 2), пользуясь законами Кирхгофа, определить токи во всех ветвях при известных значениях R₁ = 12 Ом, R₂ = 11 Ом, R₃ = 55 Ом, R₄= 24 Ом, R₀₁ = 0,2 Ом, R₀₂ = 0,35 Ом, R₅ = 12 Ом, E₁=90 В, E₂=105 В.

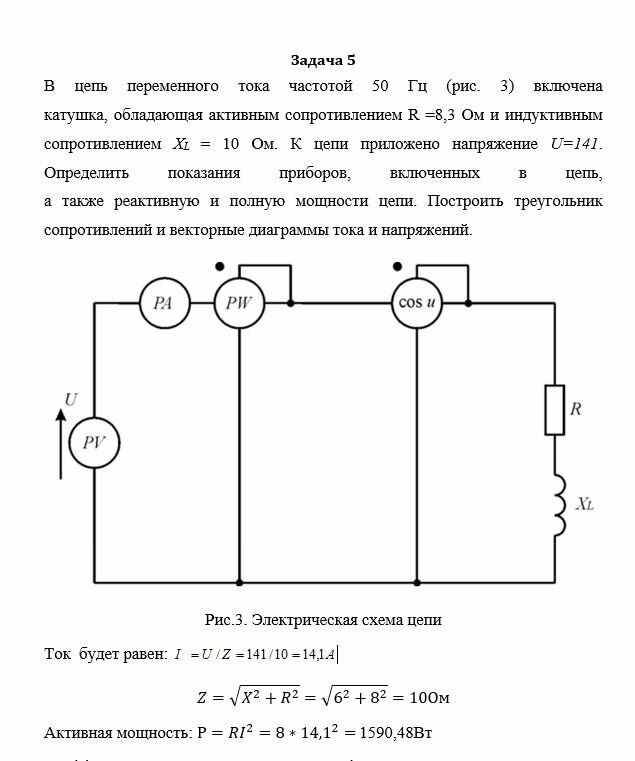

Задача 5

В цепь переменного тока частотой 50 Гц (рис. 3) включена
катушка, обладающая активным сопротивлением R =8,3 Ом и индуктивным сопротивлением Х_L = 10 Ом. К цепи приложено напряжение U=141. Определить показания приборов, включенных в цепь,
а также реактивную и полную мощности цепи. Построить треугольник сопротивлений и векторные диаграммы тока и напряжений.

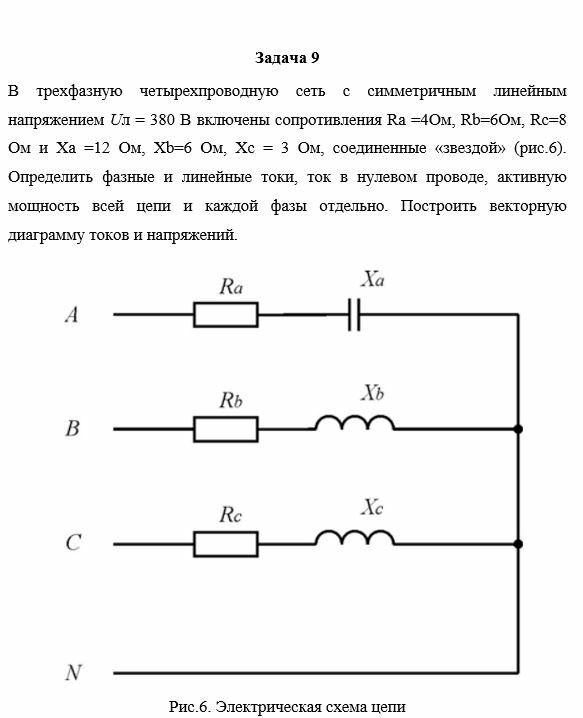

Задача 9

В трехфазную четырехпроводную сеть с симметричным линейным напряжением Uл = 380 В включены сопротивления Ra =4Ом, Rb=6Ом, Rc=8 Ом и Хa =12 Ом, Хb=6 Ом, Хc = 3 Ом, соединенные «звездой» (рис.6). Определить фазные и линейные токи, ток в нулевом проводе, активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений.
