Курсовая работа: Расчёт и анализ электрических цепей

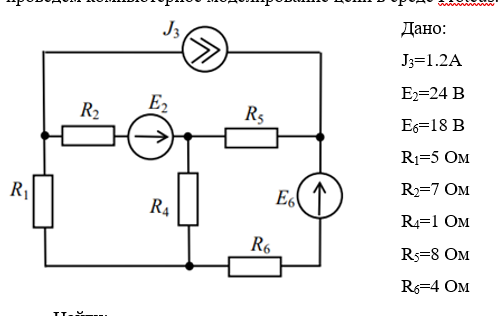

Найти:
1. Рассчитать значения всех неизвестных токов, используя:
- метод непосредственного применения законов Кирхгофа;
- метод контурных токов;
2. Рассчитать напряжения на всех резистивных элементах цепи;
2. Рассчитать напряжение источника тока;
3. Рассчитать баланс мощностей цепи;
4. Провести компьютерное моделирование цепи в среде Electronic Workbench, Multisim или Proteus.
Найти:
1. Найти мгновенные и действующие значения неизвестных токов в ветвях, применяя:
- метод непосредственного применения законов Кирхгофа;
- метод контурных токов.
2. Найти мгновенные и действующие значения ЭДС и напряжений на всех элементах.
3. Составить баланс мощностей.
4. Построить векторную диаграмму токов и напряжений.
5. Провести компьютерное моделирование цепи в среде Electronic Workbench, Multisim или Proteus.

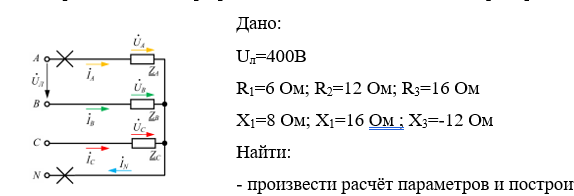

Найти:
- произвести расчёт параметров и построить векторные диаграммы токов и напряжений трёхфазной электрической цепи в следующих режимах:
- нормальный четырёхпроводной режим с нейтральным проводом при соединении фаз приёмника звездой;
- обрыв нейтрального провода N при соединении фаз звездой;
- провести компьютерное моделирование цепи в среде Electronic Workbench, Multisim или Proteus.
Содержание
Список используемых обозначений. 3
Введение. 4
1. Анализ и расчет электрической цепи постоянного тока. 6
2. Анализ и расчет однофазной цепи переменного тока. 12
3. Расчет трехфазного приемника электрической энергии. 21
Заключение. 32
Список литературы. 34
