Курсовая работа: Исследование процессов в электрической цепи

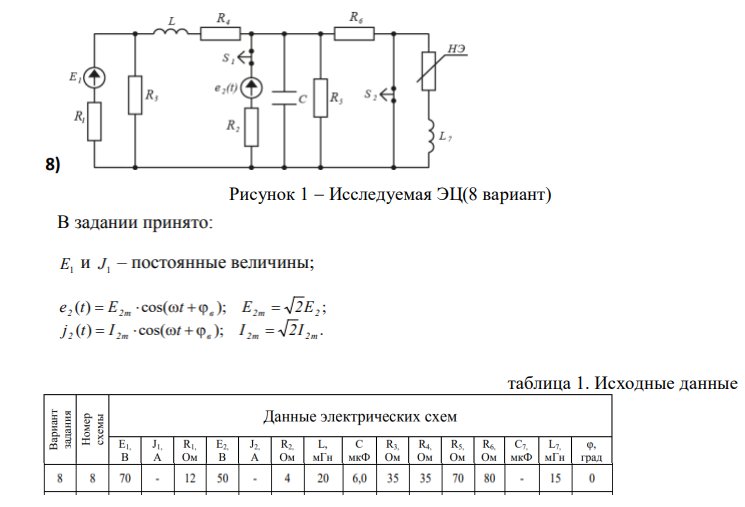

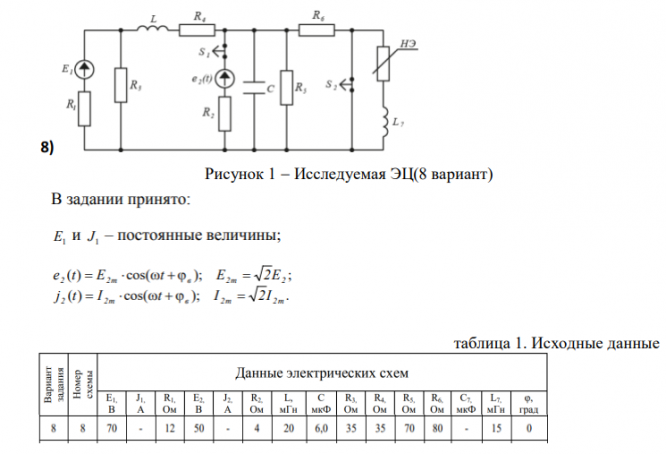

1. Исследовать линейную ЭЦ до коммутации ключа 1 S (режим 1). 1.1 Рассчитать ЭЦ с постоянным источником электрической энергии (ИЭЭ): - обосновать выбор метода расчета; - определить токи и напряжения ветвей; - выполнить проверку по балансу мощностей. 1.2 Рассчитать ЭЦ с гармоническим ИЭЭ: - обосновать выбор метода расчета; - определить токи и напряжения ветвей; - выполнить проверку по векторным диаграммам токов и напряжений. 1.3 Рассчитать результирующие токи и напряжения ветвей при одновременном действии постоянного ИЭЭ и гармонического ИЭЭ. 2 Исследовать линейную ЭЦ после коммутации ключа S (режим 2). Выбрать или принять как заданный классический или операционный метод расчета переходного процесса. 2.1. В классическом методе расчёта определить на ёмкости С и индуктивности L: - начальные значения токов и напряжений (t = 0+ ) - установившиеся значения токов и напряжений (t??) Определить корни характеристического уравнения Определить постоянные интегрирования Построить зависимости uC (t) и iL (t)
