Нелинейные цепи

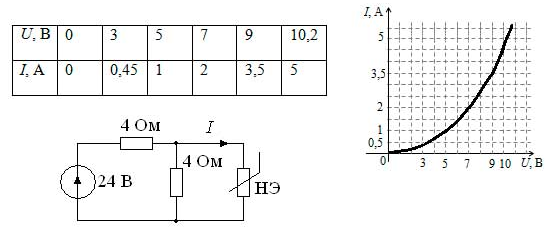

- 1. Вольтамперная характеристика нелинейного элемента задана таблично и графически. Определить ток в ветви с нелинейным элементом.

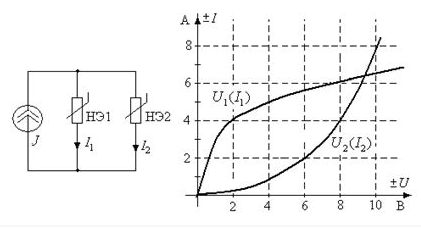

- 2. Два нелинейных элемента, вольтамперная характеристика которых задана на рисунке, соединены параллельно. Ток источника на входе J=10 А. Определить напряжение на нелинейных элементах.
- 3. Продолжите выражение. Для нелинейного элемента с симметричной характеристикой справедливо, что...

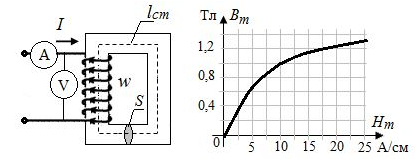

- 4. Катушка с магнитопроводом подключена к источнику синусоидального напряжения. Показание вольтметра 177,6 В, частота f=50 Гц. Средняя длина магнитопровода lст=50 см, площадь поперечного сечения S=100см², чисто витков обмотки w=200. Пренебрегая гистерезисом, рассеянием, активным сопротивлением обмотки, используя расчет по дуйствующим значениям, определить показание амперметра. Зависимость амплитуды индукции в магнитопроводе от амплитуды напряженности магнитного поля Bт(Нт) задана.

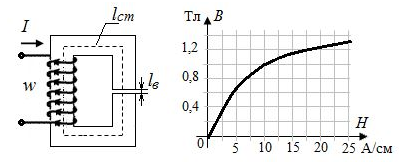

- 5. Средняя длина магнитопровода lст=138 см, ширина воздушного зазора lв=0,1, число витков обмотки w=400. Кривая намагничивания материала магнитопровода приведена на рисунке. Пренебрегая рассеянием, определить ток в обмотке для создания в воздушном зазоре индукция B=1 Тл.
