Лабораторная работа: Расчёт режима максимальных нагрузок замкнутой электрической сети

Цель работы: расчёт режима максимальных нагрузок замкнутой электрической сети по аналитическим выражениям.

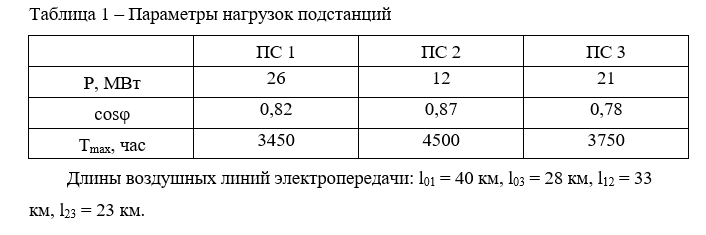

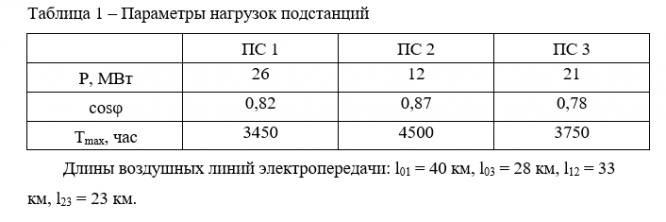

Исходные данные для расчёта. Коэффициент мощности источника питания cos = 0,96. Напряжение источника питания в режиме максимальных нагрузок U0 =121 кВ. Номинальное напряжение электроприёмников Uном =10 кВ. По степени надёжности электроснабжения потребители отнесены к первой и второй категориям.
1. Выбор параметров элементов электрической сети. 1.1.Выбрать и проверить сечения проводов линий электропередачи. 1.2. Выбрать трансформаторы на подстанциях. 2. Расчёт электрического режима. 2.1. Составить схему замещения электрической сети и определить её параметры. 2.2. Рассчитать потоки мощности в ветвях схемы замещения с учётом потерь мощности в элементах. 2.3. Рассчитать напряжения в узлах схемы замещения. 2.4. Отрегулировать напряжение на шинах подключения электроприёмников до величины желаемого напряжения. 2.5. Определить расчётный коэффициент мощности источника питания и сравнить его с заданным. Если расчётный коэффициент мощности не совпал с заданным, необходимо определить вид компенсирующего устройства, рассчитать его мощность и количество необходимых компенсирующих устройств. 2.6. Рассчитать годовые потери электрической энергии.
