Курсовая работа: Проектирование системы электроснабжения сельского населённого пункта
Новинка
Описание
Согласно нашему варианту исходного задания курсового проекта, у нас имеются данные нагрузок 15 из общего количества 20 объектов, входящих в состав проектируемой нами системы электроснабжения сельского населённого пункта. Представим эти данные в виде двух таблиц:
Таблица 1 Нагрузочные данные электропотребителей
Таблица 2 – Значение дневных и вечерних коэффициентов мощности потребителей
![]()

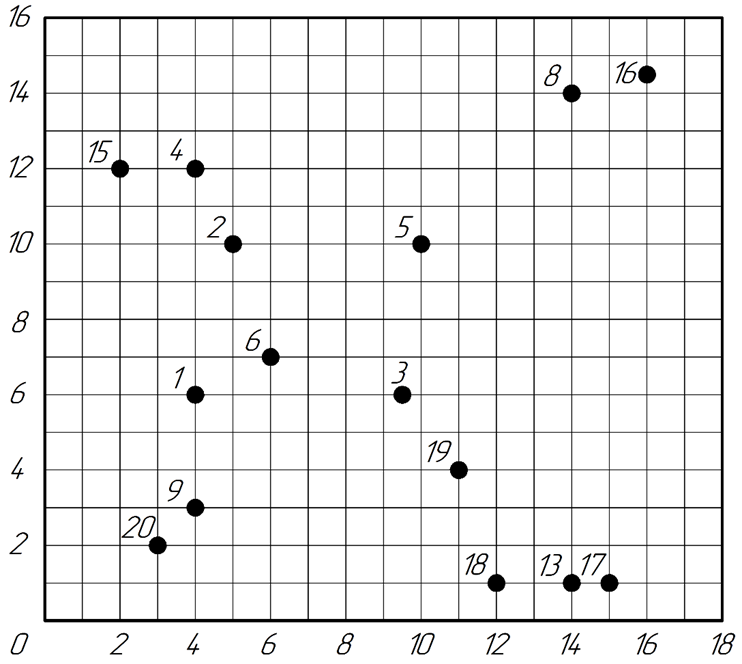

ТП №1– объекты 1;
ТП №2 – объекты 2, 4, 6, 15;
ТП №3 – объекты 3, 5, 8, 16.
ТП №4 – объекты 9, 13, 17, 18, 19, 20.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. РАСЧЁТ НАГРУЗОК ЭЛЕКТРОПОТРЕБИТЕЛЕЙ 4
1.1 Определение нагрузок бытовых потребителей. 6
1.2 Нахождение нагрузки наружного уличного освещения. 7
1.3 Расчёт нагрузки наружного освещения потребителей. 8
1.4 Определение нагрузок объектов производственного назначения. 9
2. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ 13
2.1 Определение количества ТП и их размещение 13
2.1 Выбор мощности трансформаторных подстанций 18
3. ОПРЕДЕЛЕНИЕ ДОПУСТИМЫХ ПОТЕРЬ НАПРЯЖЕНИЯ В СЕТЯХ 22
3.1 Расчет потерь напряжения трансформаторных подстанций. 23
3.2 Расчет потерь напряжения в линиях 10 и 0,4 кВ. 25
4. ОПРЕДЕЛЕНИЕ СЕЧЕНИЯ ПРОВОДОВ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ 28
4.1 Выбор проводов и их площади сечения для линии 0,4 кВ. 28
4.1 Проверка выбранного сечения проводников по допустимой потери напряжения. 30
4.2 Выбор провода и его площади сечения для линии 10 кВ. 34
4.3 Проверка сети на пуск асинхронного двигателя 36
5. ВЫБОР АППАРАТОВ ЗАЩИТЫ 38
5.1 Расчёт токов короткого замыкания 39
5.2 Выбор предохранителей для защиты трансформаторных подстанций 10/0,4кВ 48
5.3 Выбор автоматических выключателей для защиты ВЛ 0,4 кВ 52
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 60
Таблица 1 Нагрузочные данные электропотребителей
| № | Наименование объекта | Расчётная нагрузка на вводе, кВт | |
| Дневной максимум | Вечерний максимум | ||
| 1 | Жилые дома | 121,5 | 205,5 |
| 2 | Общеобразовательная школа на 100 учащихся | 17 | 10,7 |
| 3 | Детский сад – ясли на 20 мест | 4,6 | 2,8 |
| 4 | Административное здание | 15 | 9,5 |
| 5 | Дом культуры | 5 | 15,56 |
| 6 | Магазин | 11,5 | 18,7 |
| 7 | Баня на 10 мест | –– | –– |
| 8 | Ветеринарная лечебница | 2 | 4,5 |
| 9 | Зернохранилище на 1000 т. | 15 | 2,7 |
| 10 | Склад кормов | –– | –– |
| 11 | Свинарник – откормочник на 500 голов с навозным транспортером | –– | –– |
| 12 | Ферма КРС на 150 голов | –– | –– |
| 13 | Кормоцех фермы | 7 | 7,8 |
| 14 | Центральная ремонтная мастерская на 50 тракторов | –– | –– |
| 15 | Гараж на 50 автомобилей с закрытой стоянкой | 20 | 8 |
| 16 | Деревообрабатывающий цех | 37,7 | 24,1 |
| 17 | Помещение для откорма молодняка на 100 голов | 1,88 | 1,62 |
| 18 | Птичник на 1500 кур | 10,12 | 11,32 |
| 19 | Столовая на 35 мест | 11,6 | 11,25 |
| 20 | Мельница | 13 | 13,5 |
Таблица 2 – Значение дневных и вечерних коэффициентов мощности потребителей
| № | Наименование объекта | ||
| 1 | Жилые дома | 0,96 | 0,96 |
| 2 | Общеобразовательная школа на 100 учащихся | 0,92 | 0,92 |
| 3 | Детский сад – ясли на 20 мест | 0,97 | 0,97 |
| 4 | Административное здание | 0,9 | 0,9 |
| 5 | Дом культуры | 0,92 | 0,92 |
| 6 | Магазин | 0,82 | 0,82 |
| 7 | Баня на 10 мест | –– | –– |
| 8 | Ветеринарная лечебница | 0,92 | 0,92 |
| 9 | Зернохранилище на 1000 т. | 0,85 | 0,9 |
| 10 | Склад кормов | –– | –– |
| 11 | Свинарник – откормочник на 500 голов с навозным транспортером | –– | –– |
| 12 | Ферма КРС на 150 голов | –– | –– |
| 13 | Кормоцех фермы | 0,87 | 0,87 |
| 14 | Центральная ремонтная мастерская на 50 тракторов | –– | –– |
| 15 | Гараж на 50 автомобилей с закрытой стоянкой | 0,87 | 0,9 |
| 16 | Деревообрабатывающий цех | 0,7 | 0,7 |
| 17 | Помещение для откорма молодняка на 100 голов | 0,75 | 0,75 |
| 18 | Птичник на 1500 кур | 0,8 | 0,8 |
| 19 | Столовая на 35 мест | 0,9 | 0,9 |
| 20 | Мельница | 0,9 | 0,9 |
ТП №1– объекты 1;
ТП №2 – объекты 2, 4, 6, 15;
ТП №3 – объекты 3, 5, 8, 16.
ТП №4 – объекты 9, 13, 17, 18, 19, 20.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. РАСЧЁТ НАГРУЗОК ЭЛЕКТРОПОТРЕБИТЕЛЕЙ 4
1.1 Определение нагрузок бытовых потребителей. 6
1.2 Нахождение нагрузки наружного уличного освещения. 7
1.3 Расчёт нагрузки наружного освещения потребителей. 8
1.4 Определение нагрузок объектов производственного назначения. 9
2. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ 13
2.1 Определение количества ТП и их размещение 13
2.1 Выбор мощности трансформаторных подстанций 18
3. ОПРЕДЕЛЕНИЕ ДОПУСТИМЫХ ПОТЕРЬ НАПРЯЖЕНИЯ В СЕТЯХ 22
3.1 Расчет потерь напряжения трансформаторных подстанций. 23
3.2 Расчет потерь напряжения в линиях 10 и 0,4 кВ. 25
4. ОПРЕДЕЛЕНИЕ СЕЧЕНИЯ ПРОВОДОВ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ 28
4.1 Выбор проводов и их площади сечения для линии 0,4 кВ. 28
4.1 Проверка выбранного сечения проводников по допустимой потери напряжения. 30
4.2 Выбор провода и его площади сечения для линии 10 кВ. 34
4.3 Проверка сети на пуск асинхронного двигателя 36
5. ВЫБОР АППАРАТОВ ЗАЩИТЫ 38
5.1 Расчёт токов короткого замыкания 39
5.2 Выбор предохранителей для защиты трансформаторных подстанций 10/0,4кВ 48
5.3 Выбор автоматических выключателей для защиты ВЛ 0,4 кВ 52
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 60
Характеристики курсовой работы
Предмет
Просмотров
0
Качество
Идеальное компьютерное
Размер
992,21 Kb
Список файлов
kr_elektrosnabzhenie_variant_19.docx
![Картинка-подпись](https://s.studizba.com/z.php?f=/uploads/fotos/podpt_90043_47907.jpg&w=1632&h=400&t=1")
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
