Курсовая работа: Разработка системы электроснабжения предприятия ИКЕА
Новинка
Описание

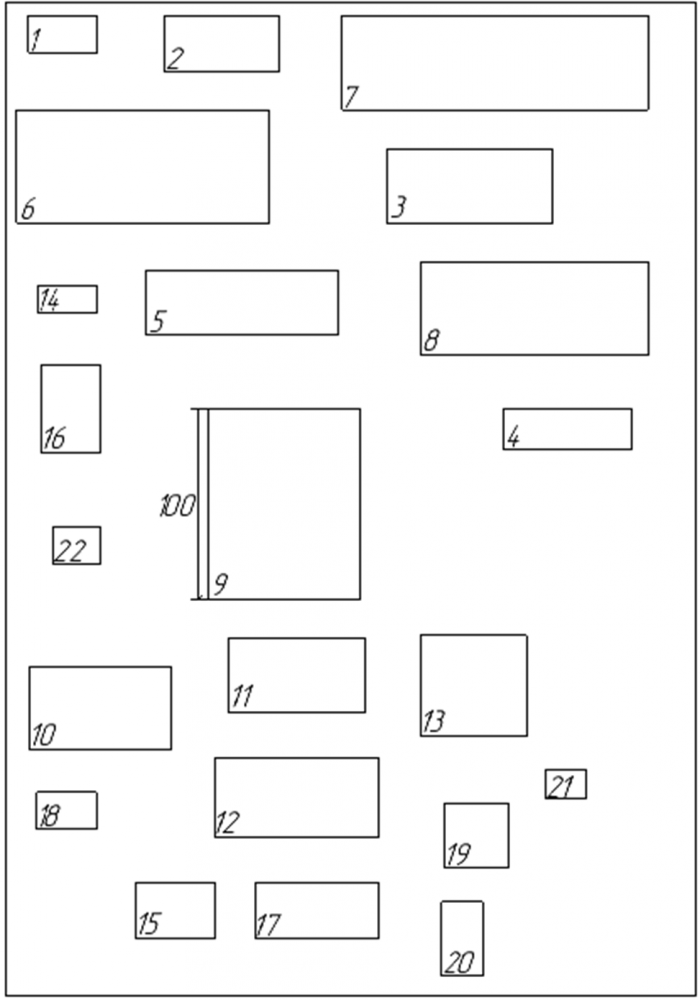

В таблицах 1-2 сведены данные на проектирование. Таблица 1 – Ведомость электрических нагрузок подразделений предприятия
| № | Наименование подразделения | Руст, кВт | |
| 0,4 кВ | 6 кВ | ||
| 1 | Материальный склад | 269 | – |
| 2 | Блок подсобных цехов | 625 | – |
| 3 | Литейный цех | 3590 | – |
| 4 | Кузнечный цех | 3710 | – |
| 5 | Механический цех | 1395 | – |
| 6 | Опытный цех | 610 | – |
| 7 | Сборочный цех | 1210 | – |
| 8 | Термический цех | 2620 | – |
| 9 | Компрессорная (0,4 кВ) | 2210 | – |
| 10 | Компрессорная (6 кВ) | – | 4430 |
| 11 | Котельная | 972 | – |
| 12 | Цех эмальпосуды | 1180 | – |
| 13 | Насосная (0,4 кВ) | 810 | – |
| 14 | Насосная (6 кВ) | – | 1530 |
| 15 | Кроватный цех | 1235 | – |
| 16 | Бытовые помещения | 155 | – |
| 17 | ЦЗЛ | 610 | – |
| 18 | Электроцех | 710 | – |
| 19 | Ремонтно-механический цех | 645 | – |
| 20 | Склад готовой продукции | 285 | – |
| 21 | Административный корпус, маркетинг | 360 | – |
| 22 | Столовая | 395 | – |
| 23 | Медпункт | 86 | – |
| 24 | Магазин | 72 | – |
| Освещение цехов и территории завода | по площади | ||
| Параметр системы питания | Значение |
| Ток короткого замыкания в начале питающей линии (Iкз), кА | 26 |
| Расстояние от объекта до подстанции энергосистемы (l), км | 17 |
СОДЕРЖАНИЕ
1 Анализ технологического процесса объекта проектирования. 72 Расчет электрической нагрузки подразделений объекта проектирования. 10
2.1 Расчет электрической нагрузки системы освещения. 10
2.2 Расчет электрической нагрузки цехов напряжением до 1000 В.. 11
2.3 Расчет электрической нагрузки цехов напряжением выше 1000 В.. 14
3 Определение места размещения подстанции глубокого ввода. 16
4 Расчет системы распределения проектируемого объекта. 19
4.1 Выбор напряжения системы распределения. 19
4.2 Компенсация реактивной мощности на напряжении до 1000 В.. 19
4.3 Выбор цеховых подстанций и силовых пунктов. 22
4.4 Определение потерь в трансформаторах цеховых подстанций. 25
4.5 Схема транспорта электрической энергии по территории объекта. 26
4.6 Выбор кабельных линий системы распределения. 28
5 Построение графиков электрических нагрузок проектируемого объекта. 30
6 Расчет системы питания. 33
6.1 Упрощенный расчет электрической нагрузки системы питания. 33
6.2 Определение напряжения системы питания. 34
6.3 Выбор трансформаторов подстанции системы питания. 34
6.4 Расчет потерь в трансформаторах системы питания. 37
6.5 Выбор линии электропередачи системы питания. 37
6.6 Выбор схемы распределительного устройства на стороне ВН.. 39
6.7 Выбор схемы распределительного устройства на стороне НН.. 39
7 Расчет токов короткого замыкания в электрической сети объекта. 40
7.1 Определение базисных величин. 40
7.2 Расчет токов короткого замыкания в точке К1. 41
7.3 Расчет токов короткого замыкания в точке К2. 42
7.4 Расчет токов короткого замыкания в точке К3. 43
8 Выбор и проверка элементов системы электроснабжения. 45
8.1 Выбор коммутационных аппаратов системы питания. 46
8.2 Выбор коммутационных аппаратов системы распределения. 47
8.3 Выбор и проверка оборудования в измерительных цепях. 51
8.4 Проверка ΚЛЭΠ по условию термической стойкости. 53
Заключение. 55
Список использованных источников. 56
Приложение А.. 58
Приложение Б. 60
Характеристики курсовой работы
Предмет
Просмотров
0
Качество
Идеальное компьютерное
Размер
1,64 Mb
Список файлов
kp-kasyanova-elektrosnabjenie-otkorektirovat.docx
