Курсовая работа: Электроснабжение цеха

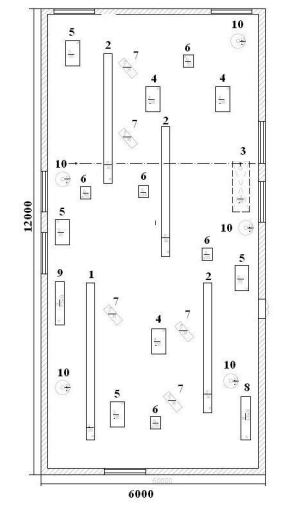

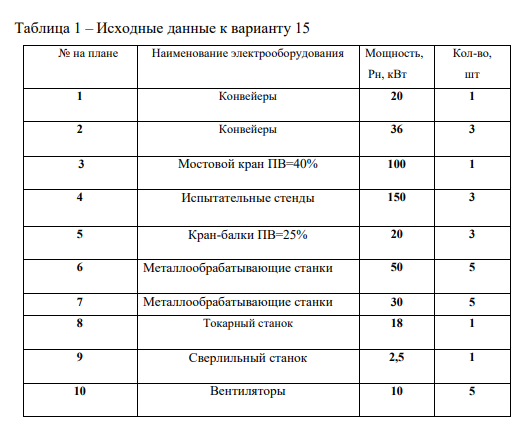

В соответствии с исходными данными (план цеха с расставленным технологическим оборудованием (рисунок 1) и ведомость электро-приёмников (табл. 1)) выполнить следующее:
1) Наметить узлы питания электро-приёмников станков (силовые шкафы, распределительные шинопроводы и т.д.);
2) Определить расчетные нагрузки по узлам питания и цеху в целом методом коэффициентов использования и максимума;
3) Выбрать схему питающей и распределительной сетей цеха;
4) Выбрать число и мощность трансформаторов, место расположения цеховых подстанций;
5) Определить сечение проводов, кабелей и шин сети цеха;
6) Произвести расчет тока короткого замыкания на напряжении до 1000 В;
7) Произвести выбор электрической аппаратуры и рассчитать ток плавких вставок предохранителей и уставки расцепителей автоматов;
8) Начертить план цеха с силовой электрической сетью;
9) Начертить схему питающей и распределительной сетей с указанием сечения проводов, параметров отключающей аппаратуры и электро-приёмников.

Содержание
1. ПРОЕКТИРОВАНИЕ ЭЛЕКТРОСНАБЖЕНИЯ ЦЕХА...................................... 6
1.2 Расчет электрических нагрузок цеха ............................................................ 6
1.3 Учет потерь и компенсация реактивной мощности.................................. 10
1.4 Выбор мощности трансформаторов цеховой подстанции и выбор КТП11
2. ВЫБОР ОБОРУДОВАНИЯ ЦЕХОВОЙ СЕТИ ............................................... 13
2.1 Выбор силовых распределительных пунктов............................................ 13
2.2 Выбор сечения кабелей и аппаратов защиты цеховой сети..................... 13
4. ПРОВЕРКА АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ............................... 23
5. УЧЁТ ЭЛЕКТРОЭНЕРГИИ............................................................................... 24
ПРИЛОЖЕНИЕ А.................................................................................................. 27
