Курсовая работа: Разработка системы электроснабжения цеха промышленного предприятия
Описание
Содержание
Введение | 3 | |
1 | Общая характеристика проектируемого объекта | 4 |
1.1 | Краткое описание технологического процесса | 4 |
1.2 | Выбор схемы питания и распределительной сети цеха | 6 |
1.3 | Классификация помещений по взрыво-, пожаро-, электробезопасности | 7 |
2 | Расчетная часть | 10 |
2.4 2.5 2.6 | Расчет электрических нагрузок цеха Компенсация реактивной мощности Выбор числа и мощности питающих трансформаторов | 16 20 21 |
2.7 2.8 | Выбор способа прокладки питающей и распределительной сети Выбор аппаратов защиты, управления и шкафов | 24 26 |
2.9 2.10 2.11 | Выбор марки и сечения проводников питающей и распределительной сети Расчет токов короткого замыкания Расчет заземления и молниезащиты цеха | 29 30 33 |
Заключение | 51 | |
Список использованных источников | 52 |
ВВЕДЕНИЕ
Целью курсового проекта является разработка системы электроснабжения цеха промышленного предприятия, в том числе плана цеха с расположением на нем основного технологического и электротехнического оборудования, также разработка схемы электроснабжения цеха представленной в однолинейном исполнении и овладение знаниями расчета и получение умений проектирования осветительной сети цеха. А также целью дипломного проекта является изучение вопроса технической эксплуатации электрооборудования вентилятора механического цеха.
Ремонт электрооборудования представляет собой комплекс мероприятий и определенные виды работ, осуществляемые для поддержания его в работоспособном состоянии на предприятиях. От технического состояния оборудования, устройств и приборов, работающих от источников тока, зависят технико-экономические показатели работы любого объекта. Чтобы оно находилось всегда в рабочем состоянии, выполняют планировочные работы, к которым необходимо подходить со всей ответственностью.
1 ОБЩАЯ ХАРАКТЕРИСТИКА ПРОЕКТИРУЕМОГО ОБЪЕКТА
1.1 Краткое описание технологического процесса
Механический цех (МЦ) является вспомогательным и выполняет заказы основных цехов предприятия.
Он предназначен для выполнения различных операций пo обслуживанию, ремонту электротермического и станочного оборудования.
Для этой цели в цехе предусмотрены: станочное отделение, сварочный участок, слесарное отделения.
Основное оборудование установлено в станочном отделении: станки различного назначения.
МЦ получает электроснабжение (ЭСН) от собственной цеховой трансформаторной под - станции (ТП). ТП находится на расстоянии 1,5 км от ГПП предприятия, напряжение - 6 или 10 кВ. От энергосистемы (ЭНС) до ГПП- 12 км.
Количество рабочих смен - 2.
Потребители ЭЭ относятся по надёжности и бесперебойности ЭСН к 2 и 3 категории.
Грунт в районе цеха - супесь с температурой 0 С, окружающая среда не агрессивная.
Размеры цеха А х В х Н= 50 х 30 х 7 м.
Все помещения , кроме станочного отделения, двухэтажные высотой 4 м .
Перечень ЭО цеха дан в таблице 1.
Мощность электропотребления (Рэп) указана для одного электроприемника.
Расположение основного ЭО показано на плане (рисунок 1).
Таблица 1 - Перечень ЭО механического цеха
№ на плане | Наименование ЭО | Рэп, кВт | Примечание |
1... 3 | Вертикально-фрезерный станок | 3 | |
4,5 | Фрезерный станок с ЧПУ | 12 | |
6, 7 | Универсальный-фрезерный станок | 9 | |
8... 11 | Токарно-револьверный станок | 2 | |
12, 13 | Токарно-винторезный станок | 10 | |
14... 21 | Настольно-сверлильный станок | 2 | |
22... 24 | Резьбонарезной полуавтомат | 0,5 | |
25, 26 | Заточный станок | 4 | |
27 | Листозагибочная машина | 15 | |
28... 31 | Точильно-шлифовальный станок | 3 | |
32... 34 | Вертикально-сверлильный станок | 2 | |
35, 36 | Радиально-сверлильный станок | 3 | |
37, 38 | Универсальный-фрезерный станок | 1 | |
39 | Плоскошлифовалный станок | 10 | |
40, 41 | Полировальный станок | 8 | |
42 | Сварочная машина | 5 | |
43... 48 | Сварочная кабина | 4 | |
49, 50 | Вентиляторы | 8 |

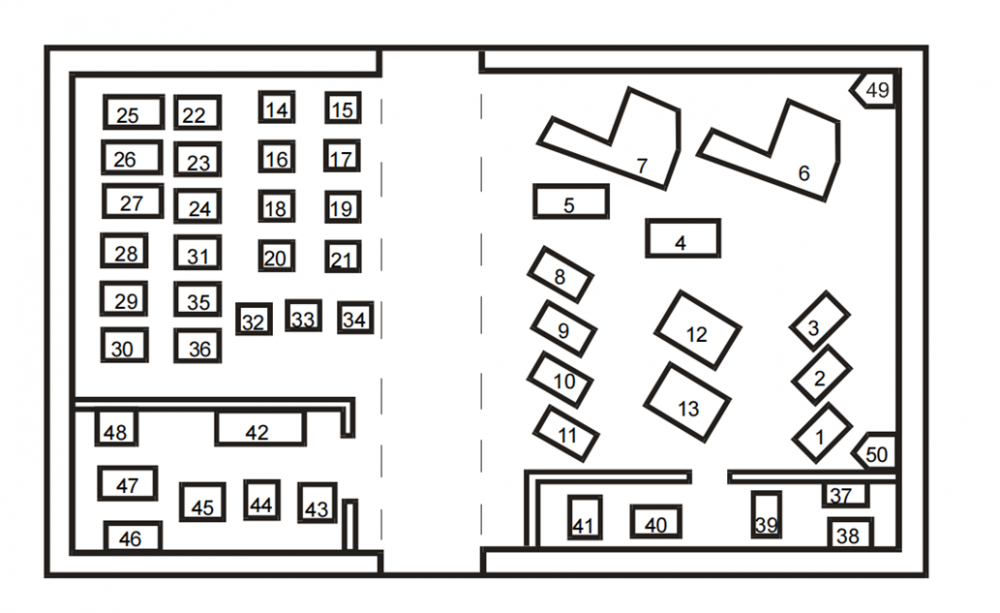

Рисунок 1 - План расположения электроустановок
