Курсовая работа: Электроснабжение обрубного цеха

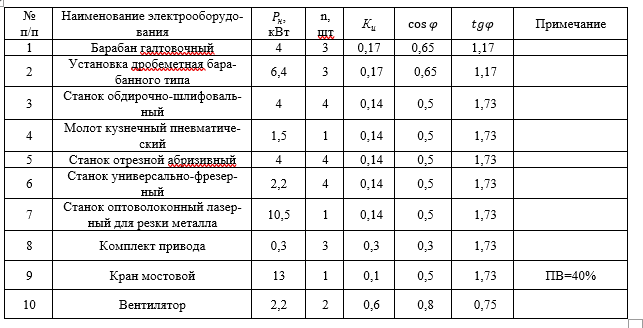

Объектом проектирования является обрубной цех, схематический план которого приведен в техническом задании. Цех занимается обработкой металлоконструкций различной формы и сложности. В цехе находится 26 единиц оборудования (3 галтовочных барабана, 3 дробеметных установки, 4 обдирочно-шлифовальных станка, 1 кузнечный молот, 4 отрезных станка, 4 универсально-фрезерных станка, 1 оптоволоконный лазерный станок, 3 комплекта приводов, 1 кран мостовой, 2 вентилятора).
В качестве грузоподъемного механизма используется кран мостовой электрический двухбалочный. На территории участка имеется вентиляционная для расположения в ней вентиляторов.
Электрооборудование (ЭО) работает при нормальных условиях окружающей среды, климатическая зона II, грунт в районе цеха - чернозем (ρ = 50 Ом *м).
По надежности и бесперебойности электроснабжения оборудование относится к 2 категории. Помещения невзрывоопасны, так как в них не находятся и не используются в работе вещества, образующие с воздухом взрывоопасные смеси.
По электробезопасности цех относится к классу повышенной опасности, так как в цехе очень много токоведущих частиц (пыль, стружка металла), которые оседают на ЭО.
Все подводящие силовые кабели должны быть проложены в металлическом гофре как для защиты персонала от случайных прикосновенний с силовыми кабелями, так и защиты кабеля от меха повреждений при транспортировке заготовок.
Количество рабочих смен - 2.
Каркас здания цеха смонтирован из блоков-секций длиной 6м каждый.
Размер цеха AхBхH = 30х24х8
Цех получает электроснабжение от собственной трансформаторной подстанции, расположенной на территории участка.
Размещение электроприемников участка показано на чертеже.

ВВЕДЕНИЕ.. 3
1. ОБЩЕТЕХНИЧЕСКАЯ ЧАСТЬ. 6
1.1 Характеристика обрубного цеха. 6
1.2 Расчет электрических нагрузок. 8
1.2.1 Расчет силовой нагрузки. 9
1.3 Расчет электроосвещения. 14
1.3.1 Расчет рабочего освещения. 16
1.3.2 Аварийное освещение. 19
1.4 Расчет потерь мощности в трансформаторе. 19
1.5 Выбор элементов защитной аппаратуры.. 20
1.5.1 Выбор защитной аппаратуры для электроприемников. 21
1.5.2 Выбор защитной аппаратуры для распределительных пунктов. 22
1.5.3 Выбор защитной аппаратуры участка. 23
1.6 Выбор элементов распределительной сети. 24
1.6.1 Выбор распределительных устройств. 24
1.7 Выбор линии электроснабжения. 25
1.7.1 Выбор линии электроснабжения электроприемников. 25
1.7.2 Выбор линии электроснабжения распределительных пунктов. 27
1.7.3 Выбор шинопровода. 28
1.7.4 Выбор троллейных линий. 29
1.8 Выбор силового трансформатора. 31
1.9 Расчет токов короткого замыкания. 32
1.9.1 Расчет токов короткого замыкания. 33
1.9.2 Проверка элементов распределительной сети. 37
по токам короткого замыкания. 37
1.10 Расчет заземляющего устройства. 38
1.11 Выбор измерительных средств. 41
2. ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА.. 43
ЗАКЛЮЧЕНИЕ.. 47
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.. 48
