Курсовая работа: Электроснабжение завода сельскохозяйственного машиностроения

Исходные данные на проектирование

Исходные данные на проектирование:

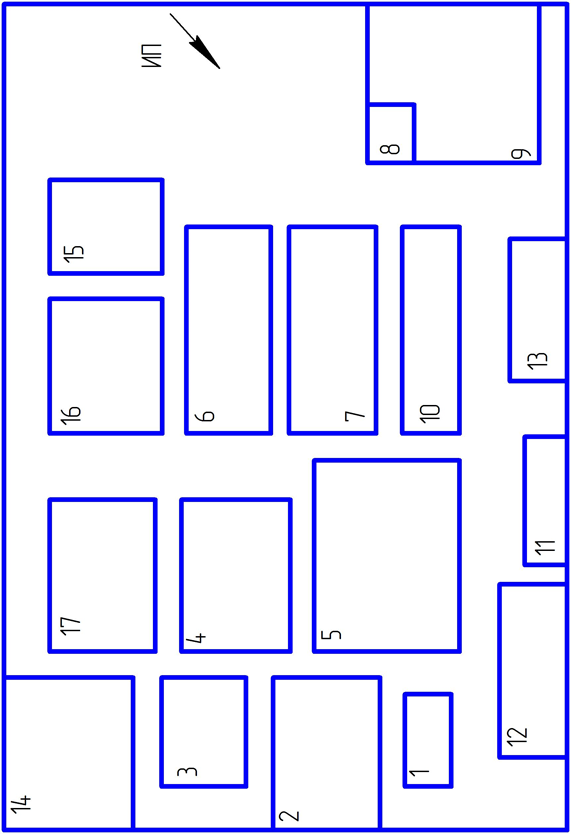

1. Генеральный план предприятия (рис.1). Размеры: 525х360 м.
2. Сведения об электрических нагрузках по участкам (табл.1).

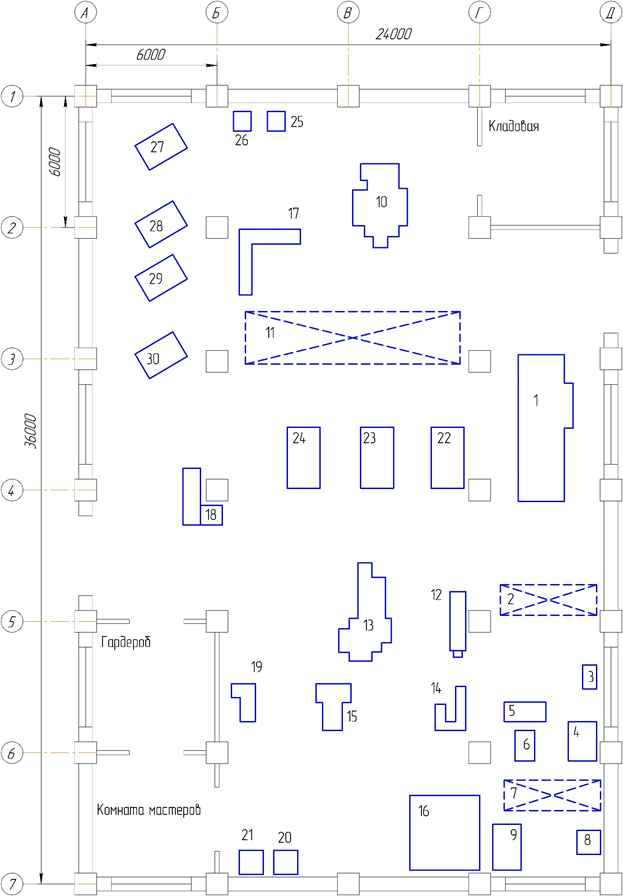

3. План цеха (рис.2).
4. Сведения об электрических нагрузках цеха (табл.2).
5. Питание предприятия может быть осуществлено от шин 110/35/10 кВ подстанции, расположенной на расстоянии 7 км.
6. Предприятие работает в две смены.
7. По структуре нагрузки в качестве расчетного принимаем «Цех нестандартного оборудования».


Содержание

Введение. 10
1. Расчет электрических нагрузок. 11
1.1. Расчет электрических нагрузок цеха. 11
1.2. Расчет электрических нагрузок завода. 16
1.3. Определение расчетных осветительных нагрузок. 17
1.4. Построение картограммы нагрузок и определение центра электрических нагрузок 18
1.5. Определение месторасположения ГПП.. 21
2. Расчет схемы внутреннего и внешнего электроснабжения. 22
2.1. Выбор расположения цеховых ТП.. 22
2.2. Компенсация реактивной мощности. 25
2.3. Выбор схемы внутреннего электроснабжения 10 кВ.. 32
2.4. Выбор кабелей низковольтной сети. 36
2.5. Выбор схемы внешнего электроснабжения. 37
3. Проектирование цеха нестандартного оборудования. 41
3.1. Выбор проводов и кабелей в цехе. 41
3.2. Расчет короткого замыкания в цехе. 42
3.3. Выбор автоматических выключателей и магнитных пускателей. 45
3.4. Освещение цеха нестандартного оборудования. 47
4. Расчет тока короткого замыкания в сети 10 кВ.. 50
4.1. Расчет токов короткого замыкания в сети высокого напряжения в режиме максимальных нагрузок. 50
4.2. Расчет токов короткого замыкания в сети высокого напряжения в режиме минимальных нагрузок. 52
4.3. Расчет токов однофазного замыкания на землю.. 54
5. Выбор электрооборудования. 55
5.1. Выбор оборудования ГПП.. 55
5.2. Выбор трансформаторов тока и напряжения. 60
5.4. Выбор трансформаторов собственных нужд. 62
6. Расчет релейной защиты ГПП и внутризаводской электрической сети. 64
6.1. Система оперативного тока. 64
6.2. Защита трансформаторов ГПП.. 66
6.2 Резервные защиты трансформатора. 73
6.3. Защита блоков: кабельная линия – трансформаторская подстанция. 75
6.4. Защита конденсаторных установок. 77
6.5 Расчёт автоматики. 79
7. Безопасность проекта. 80
7.1. Расчёт заземления главной понизительной подстанции. 80
7.2. Расчет заземления цеха. 82
7.3. Расчёт молниезащиты ГПП.. 83
7.4 Влияние опасных и вредных производственных факторов. 87
7.5 Электробезопасность (основные положения) 87
7.6 Общие требования к экологической безопасности. 89
8. Экономика. 94
8.1 Определение сметной стоимости электрооборудования. 94
8.2 Планирование использования рабочего времени. 97
8.3 Планирование численности персонала. 98
8.4 Планирование амортизационных отчислений. 102
8.5 Планирование заработной платы обслуживающего персонала. 103
8.6 Планирование сметы годовых эксплуатационных расходов по обслуживанию энергохозяйства завода. 105
8.7 Определение внутризаводской себестоимости 1 кВт·ч потребляемой электроэнергии. 106
8.8 Итоговые технико-экономические показатели электроснабжения и электрохозяйства завода. 108
Заключение. 109
Литература. 110

Таблица 1 – Электрические нагрузки предприятия




Таблица 2 – Электрические нагрузки цеха нестандартного оборудования
