Курсовая работа: Электроснабжение завода «Автонормаль»
Описание
Выполнить проект электроснабжения завода «Автонормаль» в объёме, указанном во введении. Завод расположен в Поволжье.

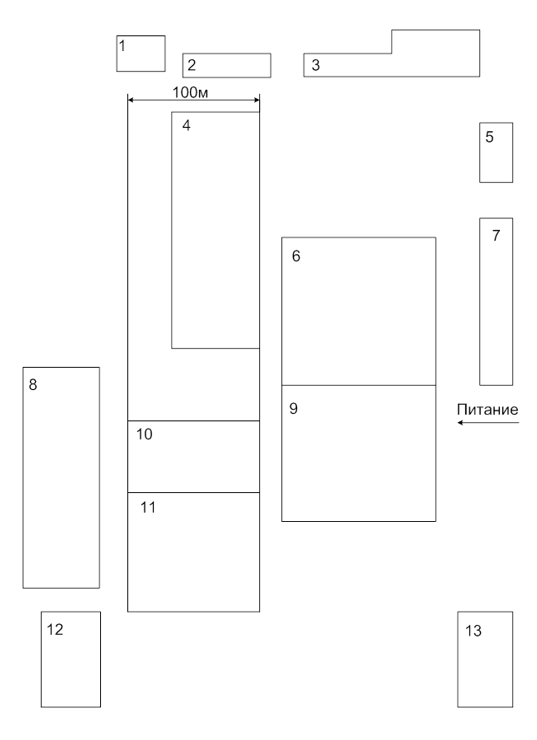

Генплан группы цехов представлен на рисунке 1, сведения об установленной мощности электроприёмников и другие данные в таблицах 1 и 2.
Таблица 1
Таблица 2
![]()
Оглавление
ВВЕДЕНИЕ.. 3
Задание 1. Электроснабжение группы цехов медеплавильного комбината. 5
Расчетная часть. 8
1 Расчет электрических нагрузок предприятия. 8
2 Построение картограммы нагрузок. 11
3 Выбор числа, мощности и типа трансформаторов цеховых трансформаторных подстанций предприятия. 14
4 Выбор величины напряжения, схемы внешнего электроснабжения и трансформаторов главной понизительной подстанций предприятия. 22
5 Расчет токов КЗ. 28
6 Выбор основного электрооборудования ГПП.. 33
7 РАСЧЕТ И ВЫБОР УСТРОЙСТВ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ.. 40
СПИСОК ЛИТЕРАТУРЫ... 45
Генплан группы цехов представлен на рисунке 1, сведения об установленной мощности электроприёмников и другие данные в таблицах 1 и 2.
Таблица 1
| № п.п. | Наименование цеха, отделения, участка | Установленная мощность электроприёмников напряжением 0,4 кВ, кВт | Приведённое число электроприёмников | ku | ||
| tgρ | ||||||
| группа А | группа Б | гр. А | гр. Б | |||
| 1 | Станция предварительной очистки воды | - | 360 | - | - | 0,7 0,6 |
| 2 | Компрессорная | - | 80 | - | - | 0,7 0,7 |
| 3 | Котельная | - | 1500 | - | - | 0,9 0,5 |
| 4 | Калибровочный цех | 1775 | 4640 | 15 | 0,3 1,4 | 0,75 0,7 |
| 5 | Столовая | 260 | - | 16 | 0,2 1,3 | - |
| 6 | Цех болтов | 4050 | 650 | 170 | 0,32 1,4 | 0,5 0,8 |
| 7 | Центральная заводская лаборатория | 430 | - | 10 | 0,15 1,5 | - |
| 8 | Инструментальный цех | 3080 | 1550 | 82 | 0,2 1,9 | 0,65 0,57 |
| 9 | Термический цех | - | 11550 | - | - | 0,7 0,5 |
| 10 | Гальванический | - | 4650 | - | - | 0,6 0,5 |
| 11 | Цех мелкого крепежа | 1890 | 470 | 133 | 0,17 1,4 | 0,65 0,5 |
| 12 | Ремонтно-механический цех | 510 | 200 | 45 | 0,22 1,47 | 0,6 0,7 |
| 13 | Станция очистки вод | - | 380 | - | - | 0,7 0,8 |
Таблица 2
| Номер цеха | Наименование цеха, отделения, участка | Данные высоковольтных электроприёмников | |||
| Вид | Установленная мощность электроприемников, кВт | Кол-во | Напряжение, кВ | ||
| 2 | Трубопрокатный цех № 2 | Синхронные электродвигатели | 630 | 3 | 10 |
| 3 | Трубопрокатный цех № 3 | Синхронные электродвигатели | 630 500 | 2 1 | 10 10 |
Оглавление ВВЕДЕНИЕ.. 3
Задание 1. Электроснабжение группы цехов медеплавильного комбината. 5
Расчетная часть. 8
1 Расчет электрических нагрузок предприятия. 8
2 Построение картограммы нагрузок. 11
3 Выбор числа, мощности и типа трансформаторов цеховых трансформаторных подстанций предприятия. 14
4 Выбор величины напряжения, схемы внешнего электроснабжения и трансформаторов главной понизительной подстанций предприятия. 22
5 Расчет токов КЗ. 28
6 Выбор основного электрооборудования ГПП.. 33
7 РАСЧЕТ И ВЫБОР УСТРОЙСТВ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ.. 40
СПИСОК ЛИТЕРАТУРЫ... 45
